示例：创建非标准钢连接

示例：创建非标准钢连接

参阅下表，以了解可以创建的钢连接类型的图示。使用它来确定在连接定义过程中要选择哪些曲面和复选框，以及要输入哪些值。

1. 单击“框架”(Framework) >

“新建连接器元素”(New Connector Element)。“新建元件”(New Component) 对话框将会打开。

2. 如果尚未选择连接，则单击

以访问库并从 STEEL CONSTRUCTION MM > NO STANDARD 或 STEEL CONSTRUCTION INCH > NO STANDARD 文件夹中选择非标准连接。元素将在预览区域中出现。

3. 单击“下一步”(Next)。“元素定义”(Element Definition) 对话框将会打开。第一个要求的曲面的参考收集器处于活动状态。

4. 选择如预览中所示的曲面。

5. 重复第 5 步以选择所有必需参考。

6. 如果选择的曲面不是平的，请确保“可选参考”(Optional References) 区域中的“定向平面”(Orient plane) 参考收集器处于活动状态，然后选择定向平面。

7. 单击“设置”(Settings) 选项卡。

8. 从适当的表中选择其他元素尺寸（例如角接板、螺钉或孔）。

9. 选中或清除“选项”(Options) 区域中的复选框。

10. 输入偏距值和尺寸。

11. 单击“预览”(Preview) 以创建连接预览，单击“确定”(OK) 以使用您的定义创建连接，或单击“取消”(Cancel) 以取消。

类型	预览	曲面	值

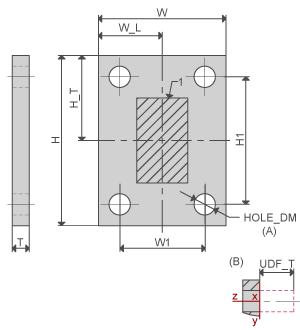

ENDPLATE		Profile top Attach face	H,H_T,H1 W,W_L,W1 T No. of point rows No. of point columns, HOLE DM, UDF_T
1 ANGLE		Profile side Attach face	L C D
PROFILE END CUTOUT		Cut surface Attach face	L H R
PIPE SQUASH		Pipe end Cylinder surface	L1, L2
