示例:装配阶梯和阶梯护罩
1. 单击
“框架”(Framework) >
“新建设备元素”(New Equipment Element)。
“新建元件”(New Component) 对话框将会打开。
2. 要组装阶梯,请确保在
STEEL CONSTRUCTION MM 或
STEEL CONSTRUCTION INCH 库文件夹的
LADDERS 文件夹内选择
LADDER_1,并已显示在
“选择类型”(Select Type) 区域中。如果尚未选择,请单击
访问库并选择它。
3. 单击“下一步”(Next)。“元素定义”(Element Definition) 对话框将会打开。第一个要求的曲面的参考收集器处于活动状态。
4. 选择如预览中所示的曲面。
5. 重复第 4 步以选择所有必需参考。
6. 单击“设置”(Settings) 选项卡。
7. 根据需要从表中选择其他元素尺寸,例如梁和踏板。
8. 根据需要,选择或清除可选的复选框。
9. 按要求输入尺寸。
10. 单击“预览”(Preview) 以创建阶梯预览,单击“确定”(OK) 以使用您的定义创建阶梯,或单击“取消”(Cancel) 以取消。
11. 要向阶梯添加防护罩,请确保在
STEEL CONSTRUCTION MM 或
STEEL CONSTRUCTION INCH 库文件夹的
LADDERS 文件夹内选择
LADDER_CAGE_1,并已显示在
“选择类型”(Select Type) 区域中。如果尚未选择,请单击
访问库并选择它。
12. 对护罩重复执行步骤 3 到 9。
13. 单击“预览”(Preview) 以创建阶梯护罩预览,单击“确定”(OK) 以使用您的定义创建阶梯护罩,或单击“取消”(Cancel) 以取消。
类型 | 预览 | 曲面 | 选项 | 值 |

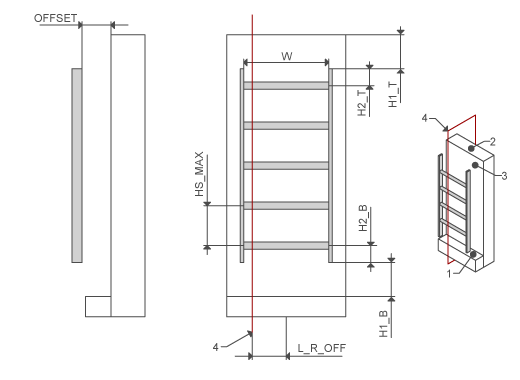

LADDER_1 | | Bottom plane Top plane Attachment plane Center plane | Top level tread Bottom level tread | L_R_OFF W HS_MAX H1_T H2_T H1_B H2_B OFFSET |

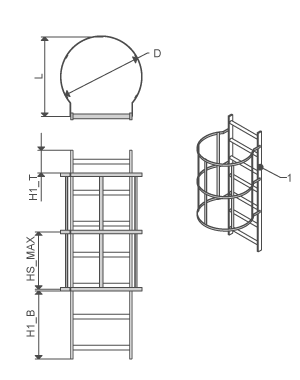

LADDER_CAGE_1 | | Ladder cage | | D L HS_MAX H1_T H1_T H1_B |
