示例：创建支撑板

示例：创建支撑板

参阅下表，以了解可以创建的支撑板类型的图示。使用它来确定在定义过程中要选择哪些曲面和复选框，以及要输入哪些值。

1. 单击“框架”(Framework) >

“新建连接器元素”(New Connector Element)。“新建元件”(New Component) 对话框将会打开。

2. 如果尚未选择支撑板，则单击

以访问库并从 STEEL CONSTRUCTION MM/BRACING PLATES 或 INCH/BRACING PLATES 文件夹中选择一个。元素将在预览区域中出现。

3. 单击“下一步”(Next)。“元素定义”(Element Definition) 对话框将会打开。第一个要求的曲面的参考收集器处于活动状态。

4. 选择如预览中所示的曲面。

5. 重复第 4 步以选择所有必需参考。

6. 如果选择的曲面不是平的，请确保“可选参考”(Optional References) 区域中的“定向平面”(Orient plane) 参考收集器处于活动状态，然后选择定向平面。

7. 单击“设置”(Settings) 选项卡。

8. 从适当的表中选择其他元素尺寸，例如角接板、螺钉或孔。

9. 选中或清除“选项”(Options) 区域中的复选框。

10. 输入偏距值和尺寸。

11. 单击“预览”(Preview) 以创建连接预览，单击“确定”(OK) 以使用您的定义创建连接，或单击“取消”(Cancel) 以取消

类型	预览	曲面	选项	值
BRACING PLATE RECT		Profile side face Attach face Bracing profile side	Center profile fit Chamfer	S L1, L2, L3, L4, L5, L6

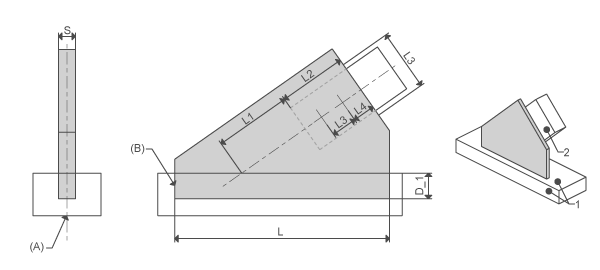

BRACING PLATE TRIANG		Profile side face Bracing profile side	Center profile fit End cut	S L1, L2, L3, L4, L5

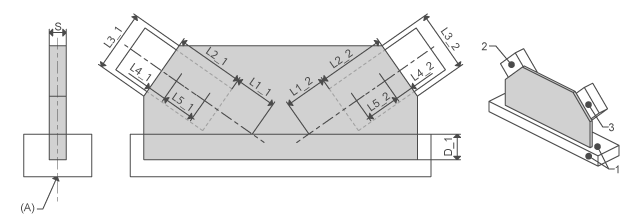

BRACING PLATE DOUBLE		Profile side face Bracing profile side 1 Bracing profile side 2	Center profile fit	S L1_1, L2_1, L3_1, L4_1, L5_1, L1_2, L2_2, L3_2, L4_2, L5_2,

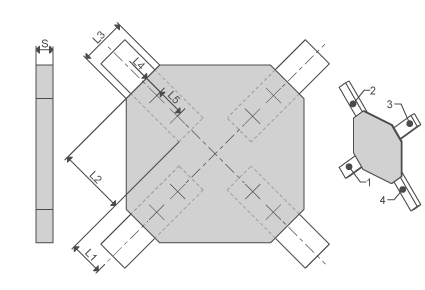

BRACING PLATE CROSS		Bracing profile side 1 Bracing profile side 2 Bracing profile side 3 Bracing profile side 4		S L1, L2, L3, L4, L5
