示例：创建 DAST 连接
参阅下表，以了解可以创建的钢连接类型的图示。 使用它来确定在连接定义过程中要选择哪些曲面和复选框，以及要输入哪些值。
1. 单击“框架”(Framework) > “新建连接器元素”(New Connector Element)。“新建元件”(New Component) 对话框将会打开。
2. 如果尚未选择连接，则单击 以访问库并从 STEEL CONSTRUCTION MM > DAST 或 STEEL CONSTRUCTION INCH > DAST 文件夹中选择非标准连接。元素将在预览区域中出现。
3. 单击“下一步”(Next)。“元素定义”(Element Definition) 对话框将会打开。第一个要求的曲面的参考收集器处于活动状态。
4. 选择如预览中所示的曲面。
5. 重复第 4 步以选择所有必需参考。
6. 如果选择的曲面不是平的，请确保“可选参考”(Optional References) 区域中的“定向平面”(Orient plane) 参考收集器处于活动状态，然后选择定向平面。
7. 单击“设置”(Settings) 选项卡。
8. 从表中选择其他元素尺寸，例如角接板、螺钉或孔。
9. 选中或清除“选项”(Options) 区域中的复选框。
10. 输入偏距值和尺寸。
11. 单击“预览”(Preview) 以创建连接预览，单击“确定”(OK) 以使用您的定义创建连接，或单击“取消”(Cancel) 以取消。
类型
预览
曲面
选项
值

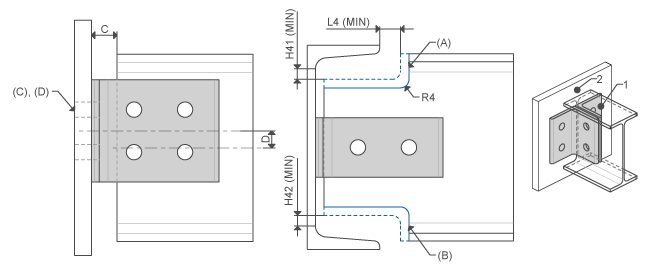

ANGLE CON. IW
I-Profile top
Attach face
Top beam end cope
Bottom beam end cope
Attach holes thru all
Attach holes thru next

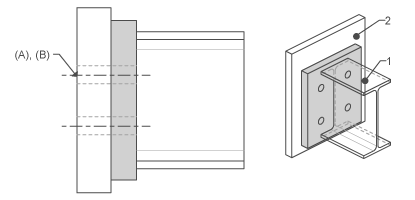

ENDPLATE IH1, ENDPLATE IH2, ENDPLATE IH3
I-Profile end
Attach face
Attach holes thru all
Attach holes thru next

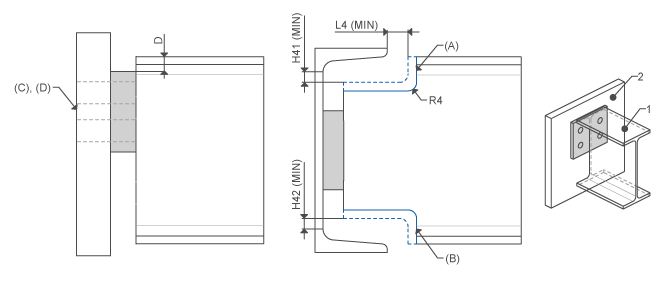

ENDPLATE IS
I-Profile top
Attach face
Top beam end cope
Bottom beam end cope
Attach holes thru all
Attach holes thru next
D
L4_MIN
H41_MIN
H42_MIN
R4
