配置 SDNF 接口截面名称

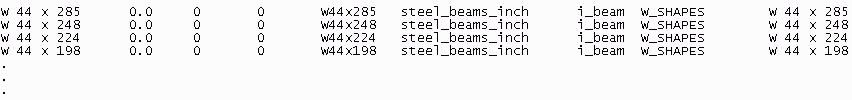

不同的系统使用不同的截面命名和截面方向格式。 必须在 SDNF 数据导入或导出过程中转换和重定向这些格式。截面名称转换和重定向在配置目录中的 sdnf_section_translation.txt 文件中定义。该文件是一个表，含有由制表符分隔的 9 列，如下所示：
• 第 1 列显示截面名称。它们在 BUW_SIZE 截面梁参数或库的钢截面梁尺寸表 (<section_name>.tab) 中（这些表位于 parts/profiles/steel_profiles_mm 或 parts/profiles/steel_profiles_inch 子目录中）。
• 第 2 列显示截面输出旋转角度。
• 第 3 列设置 X 轴输出镜像 (1/0 = y/n)。
• 第 4 列设置 Y 轴输出镜像 (1/0 = y/n)。
• 第 5 列设置接收系统的截面名称。
• 第 6 列显示零件/截面梁库子目录。
• 第 7 列显示包含截面的截面梁库。
• 第 8 列显示截面类型的 <profile name>.tab 表中的 IMPORT_TYPE 参数值。
• 第 9 列显示截面尺寸的 <profile name>.tab 表中的 BUW_SIZE 参数值。
为导出配置此转换文件时，通常只需配置第 5 列中的截面名称。为导入配置截面转换文件时，除了必须配置第 5 列中的截面名称外，在一些情况下还需配置列 6-9 中的名称。
