关于镜像装配

使用“文件”(File) > “另存为”(Save As) >

“保存镜像装配”(Save a Mirror Assembly) 命令来创建装配的镜像副本。您可以使用系统默认设置或单击“镜像装配”(Mirror Assembly) 对话框中的“高级”(Advanced) 来镜像装配。“镜像装配元件”(Mirror Assembly Components) 对话框随即打开，以便您手动处理元件。定义镜像装配时可查看更新的预览。

可以对元件进行如下处理：

• 镜像元件 - 通过镜像元件几何将元件创建为新的元件。

• 重新使用元件 - 在镜像装配中重新使用元件。

• 排除元件 - 从镜像操作和镜像装配中排除元件。

设置镜像几何，以便在更新原始装配时进行自动更新。

装配结构和复制的交点 (切口) 并无关联，且在更新原始装配时不会在镜像副本中更新。

您不能更改重新使用的元件的文件名，但可以为镜像装配的新元件创建默认文件名。默认文件名的创建规则为 NAME_MIR.PRT，其中 NAME 是原始的元件文件名。您可以通过下列方法来更改默认文件名：

• 选择各个镜像的元件名称并对其进行更改

• 设置文件命名规则并生成一组新元件文件名称

• 更改镜像元件的默认后缀

对称分析

创建装配的镜像副本时，您可以执行对称分析来标识和重新使用对称和等同项、镜像、元件。这样一来，便不再需要创建新的镜像元件。通过执行对称分析，您可以按如下所示重新使用元件或处理原始元件：

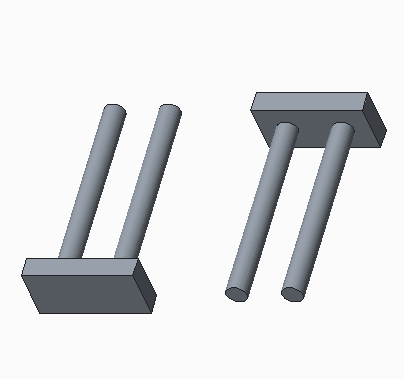

• 对称元件 - 对称元件可作为镜像元件重新使用。下图显示了镜像对称元件。

• 反对称元件 - 反对称元件在装配中具有镜像等同项，该等同项可以重新使用而无需创建新的镜像元件。下图显示了镜像反对称元件。

当您执行对称分析时，对称和反对称元件均设置为自动重新使用，除非您取消选中“镜像装配”(Mirror Assembly) 对话框中的“重新使用对称元件”(Reuse symmetric components)。您可以手动重新使用“镜像装配元件”(Mirror Assembly Components) 对话框中的元件。
