关于旋转轴

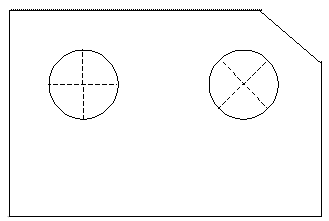

选择轴并单击右键。使用快捷菜单上的“编辑连接”(Edit Attachment) 命令,可旋转垂直于屏幕的模型轴。旋转此轴时,它根据选择的另一参考图元 (例如边或点) 进行旋转,如下图所示。旋转的轴保持垂直 (正交) 于屏幕;然而,十字叉丝会根据指定重新定向。
旋转轴
“旋转轴”(ROTATE AXIS) 菜单显示以下选项:
通过几何形状 (Through Geom) - 拾取一条边、一个基准点或垂直于屏幕的某个轴的中心,与该点最接近的轴线即从其中穿过。
选出点 (Pick Point) - 在屏幕上拾取一个轴线所穿过的点。
平行 (Parallel) - 拾取一个该轴线所平行的线性边或基准曲线。
水平 (Horizontal) - 将轴复原到它的标准定位。
输入角度 (Enter Angle) - 指定一个轴对于 X 轴旋转的角度。
