示例:剖面线的隐藏线移除
您可以为与以下项关联的剖面线启用隐藏线移除:
•
显示样式为隐藏线、消隐和着色的平整曲面。
•
显示样式为隐藏线和消隐的 2D 横截面。
请参阅下表为平整曲面和 2D 横截面启用或禁用隐藏线移除。灰线表示隐藏的剖面线。
显示样式
HLR 已启用
示例

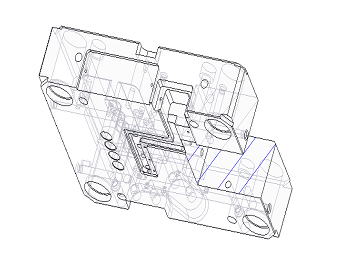

隐藏线
是

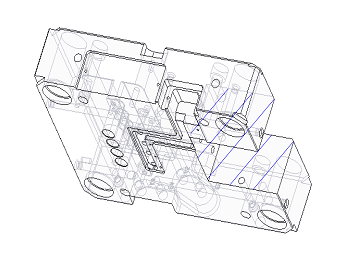

隐藏线
No
消隐
是

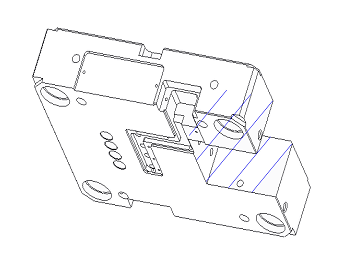

消隐
No

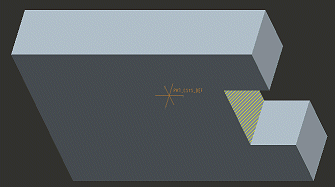

着色
是

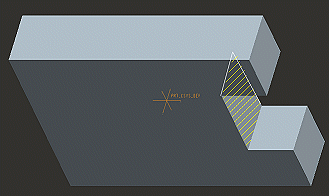

着色
No
