切换到尺寸符号

在“参数”(Parameters) 组的“注释”(Annotate) 选项卡上单击

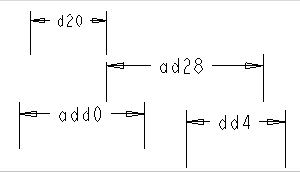

“切换符号”(Switch Symbols) 显示尺寸符号及识别符号类型。下图显示已被切换到显示其符号显示的尺寸。字母组合定义符号的类型，数字为尺寸的唯一标识符。字母数字组合创建一个用于高级技术 (如定义尺寸间的关系式) 的尺寸唯一位号。

• d - 在模型中的特征创建期间创建的显示 (驱动) 尺寸。这些尺寸在模型与绘图间是双向关联的。

• ad - 已创建的 (从动) 尺寸，与模型关联并与模型一起存储，但在绘图中不能修改。只有在修改了模型几何时，绘图中的这些尺寸才会更新。当 config.pro 选项 ad 和 create_drawing_dims_only 具有默认值 draw_models_read_only 时，会显示 no 尺寸结果。

• add - 已创建的绘制尺寸，仍与它所参考的几何或绘制图元关联，但与绘图一起保存。当 config.pro 选项 add 或 create_drawing_dims_only 具有 draw_models_read_only 值时，会显示 yes 尺寸结果。要创建 add 尺寸以参考绘制几何，详细信息选项 associative_dimensioning 必须设置为 yes。

• dd - 与其参考的绘制图元不关联的绘制尺寸。要创建 dd 尺寸，详细信息选项 associative_dimensioning 必须设置为默认值 no。
