ECAD 到 MCAD 工作流

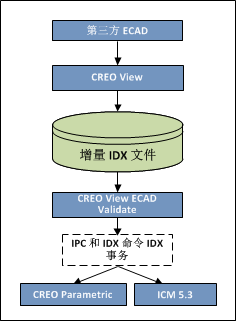

下图显示了以 ECAD 开始的协作顺序。
1. ECAD 用户创建了新的 PCB 设计并将机械元件放置于固有“ECAD PCB 布局工具”。
2. 将设计保存为基线 EDMD IDX 文件并将其发送给 MCAD 用户。
3. MCAD 用户打开设计并检验机械元件的放置。
4. ECAD 和 MCAD 用户就基线 EDMD IDX 文件达成一致并开始设计过程。
5. ECAD 用户从本地创作工具内生成增量 EDMD IDX 文件。
6. MCAD 用户接受或拒绝提议的更改并更新 EDMD IDX 文件。
7. 然后,MCAD 用户将此更新的 EDMD IDX 文件发送给 ECAD 用户。
8. 在同步设计并新建 EDMD IDX 基线文件之前,交换继续。
