查看模型视图
模型视图显示设计模型中的制造模板,根据 Z 轴方向和制造标准分组。

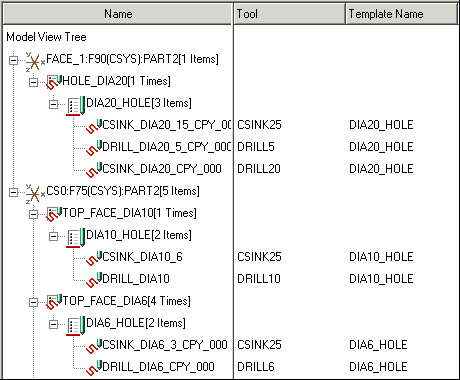

1. “制造模板注释元素提取”(Mfg Template AE extraction) 对话框中单击“模型视图”(Model View) 选项卡。模型视图以树的形式出现。步骤按 Z 轴方向、制造标准和制造模板分组,如下图所示。
Z 轴方向旁边的数字表示与该方向关联的制造标准的个数。
可选择一个 Z 轴方向,然后单击 将模型定位到该方向。
制造标准旁边的数字表示具有特定 Z 轴方向的制造标准的事件个数。
可选择制造标准,然后单击 突出显示其在模型中的事件。
制造模板旁边的数字表示具有特定制造标准的制造模板中的步骤数。
可选择制造模板,然后单击 突出显示其在模型中的事件。
2. 单击 ,打开“处理视图构建器”(Process View Builder) 对话框。“工艺视图构建器”(Process View Builder) 对话框允许您自定义模型视图的行和列。
