示例:表视图
本示例阐述了如何通过自定义“处理视图构建器”(Process View Builder) 对话框以在工艺表中显示注释元素参数。本示例假定您已经使用“注释特征”(ANNOTATION FEATURE) 对话框在设计模型中指定了 PARAMETER_1、PARAMETER_2 和 PARAMETER_3 参数。有关“注释特征”(ANNOTATION FEATURE) 对话框的详细信息,请参见向零件或装配添加制造注释这一主题中的内容。
可使用“工艺视图构建器”(Process View Builder) 对话框:
在提取步骤期间
在“工艺”视图中
在“步骤”视图中
在提取期间显示注释元素参数
1. “制造模板注释元素提取”(Mfg Template AE extraction) 对话框中单击 “工艺视图构建器”(Process View Builder) 对话框打开。

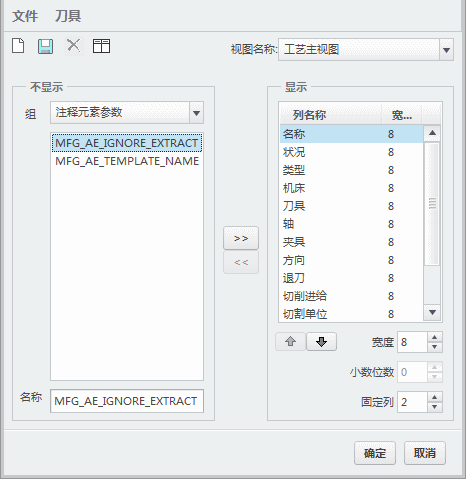

2. “列设置”(Columns Setup) 下,从“组”(Group) 列表中选择“注释元素参数”(AE Parameters)。所有注释元素参数名称都会在“不显示”(Not Displayed) 框中列出,如下:

* 一个参数只列出一次,尽管可能多个注释元素都具有该参数。
3. 选择 PARAMETER_1,然后单击 >> 将其移动到“显示”(Displayed) 框中。
4. 单击“确定”(OK)。在“制造模板注释元素提取”(Mfg Template AE extraction) 对话框的下半部分会显示新列 PARAMETER_1 以及该参数的值。仅显示 PARAMETER_1 参数所指定的注释元素的值。

* 同样,可以在“排序设置”(Sort Setup) 中使用注释元素参数来指定排序顺序。
在处理视图中显示注释元素参数
1. 在“处理”视图 () 中,单击“制造工艺表”(Manufacturing Process Table) 对话框中的 “工艺视图构建器”(Process View Builder) 对话框打开。

* 只能在“处理”视图中使用“列设置”(Columns Setup)
2. 按上述操作选择一个注释元素参数。在“制造工艺表”(Manufacturing Process Table) 对话框中会显示新列 PARAMETER_1 以及该参数的值。仅显示 PARAMETER_1 参数所指定的注释元素的值。
在步骤视图中显示注释元素参数
1. 在“步骤”视图 () 中,单击“制造工艺表”(Manufacturing Process Table) 对话框中的 “工艺视图构建器”(Process View Builder) 对话框打开。
2. “列设置”(Columns Setup) 下按上述操作选择一个注释元素参数。在“制造工艺表”(Manufacturing Process Table) 对话框中会显示新列 PARAMETER_1 以及该参数的值。仅显示 PARAMETER_1 参数所指定的注释元素的值。

* 同样,可以使用“排序设置”(Sort Setup) 中的注释元素指定排序顺序并在“过滤器设置”(Filter Setup) 中设置过滤器。

* 如果删除“工艺表”(Process Table) 中所显示的注释元素参数,则 Creo NC 仍然会显示该参数,但没有参数值。
