保存刀具参数
可将一个刀具或一组刀具的参数保存在刀具参数文件中,并可在不同的制造工艺中重新使用这些参数,而无需从头开始设置。在保存刀具时,Creo NC 会在刀具参数文件中储存刀具类型和参数值。刀具参数文件还保存关于刀具材料的详细信息。此后可将刀具参数文件检索到不同的制造工艺中。
根据在“刀具设定”(Tools Setup) 对话框中所选取的保存文件的格式,XML 文件的刀具参数文件扩展名为 .xml,而交换文件的扩展名为 .txf。交换文件通常将刀具从一个机床复制到另一个,但不会替换目标机床上的刀具。有关保存刀具参数的详细信息,请参阅“要保存刀具参数”。
在使用“刀具设置”(Tool Setup) 对话框中的“按参考”(By Reference) 选项来保存添加的实体刀具时,刀具交换文件会将其视为通过“按拷贝”(By Copy) 选项进行添加。可以将通过“使用轮廓”(Use Outline) 选项添加的实体刀具保存在刀具交换文件中。有关添加实体刀具的详细信息,请参阅“要使用刀具模型”。

* 对于 Pro/ENGINEER 版本 12.0 之前的版本,刀具参数文件的默认扩展名为 .tprm;而对于 Pro/ENGINEER Wildfire 3.0 之前的版本则为 .tpm。Pro/ENGINEER Wildfire 4.0 可识别和检索具有这些扩展名的旧文件。但是,用 Pro/ENGINEER Wildfire 4.0 修改或创建的刀具参数文件保存时只能采用 .xml 扩展名。

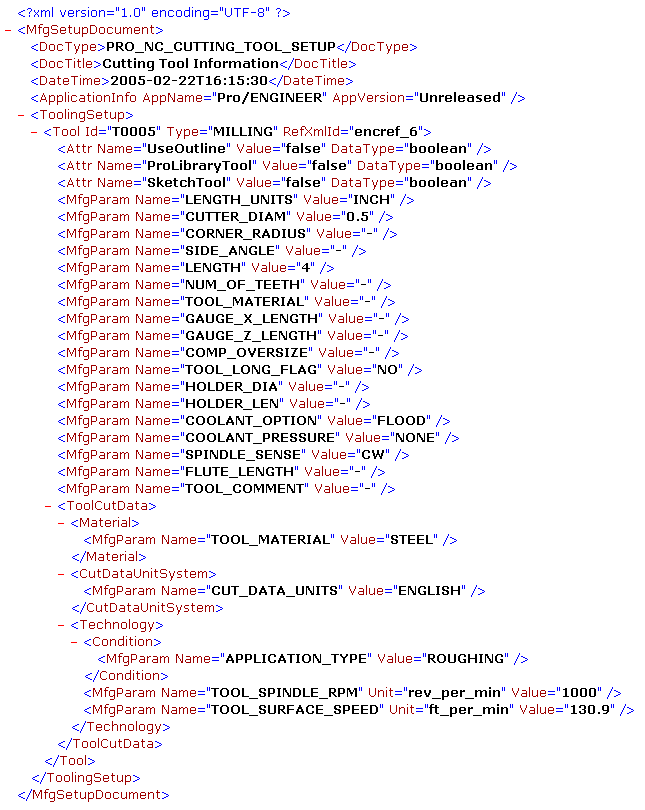

下面是刀具参数文件的示例。
刀具参数文件还保存用于精加工和粗加工的材料的详细信息。在以上示例文件中,用于粗加工的材料为 STEEL。这是通过 Material 标记下的制造参数 TOOL_MATERIAL 的值来确定的。
请注意刀具参数文件不包含腔槽号和“偏移”信息。设置刀具或创建 NC 序列时,必须在机床上下文中指定腔槽号和偏移信息。
