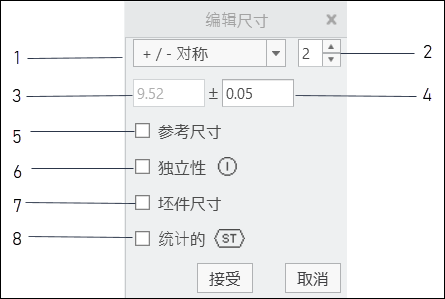

编辑尺寸 (ASME)

当您选择最大值 (Maximum) 或最小值 (Minimum) 时，MAX 或 MIN 符号会分别添加到尺寸文本中。这些选项仅适用于那些由设计的其他元素确定其他未指定限制的特定尺寸 (请参阅 ASME Y14.5-2009 中的第2.5 段或 ASME Y14.5-2018 中的第5.5 段)。

2. “精度设置”(Precision Setting) - 设置所需的尺寸精度 (小数位数)。

3. “公称尺寸值”(Nominal Dimension Value) - 这是尺寸的公称值。无法在此对话框中对其进行更改。

4. “公差值”(Tolerance Value) - 指定所需的公差值。需要考虑以下几个条件来确定是否将公差模式设置为“限制”：

◦ 默认情况下，在 Creo 中，尺寸的公称值被视为等于上限和下限的平均值 (假定 "maintain_limit_tol_nominal" Creo 配置选项被设置为“否”(no)，这是默认设置)。

◦ 如果选定尺寸为驱动尺寸注释元素，且您更改了限值而使平均值发生变更，CAD 模型将需要重新生成。

◦ 如果选定尺寸为从动尺寸注释元素，则会禁用限值，因为从动尺寸的公称值无法独立进行更改。

5. 参考尺寸 - 选择此项时，系统会将尺寸括在括号中，以指示它是一个参考尺寸。此选项仅适用于装配模型。当装配模型中的零件模型尺寸为公差形式但必须显示在装配中时，通常需要使用参考尺寸。

6. “独立性”(Independency) - 选中后，Ⓘ 将应用于大小尺寸，表示规则 #1 不适用（即，MMC 并不需要理想形状）。

7. “坯件尺寸”(Stock Size Dimension) - 对于表示商用坯件尺寸 (例如，棒料直径) 的尺寸，请选择此选项。坯件尺寸不需要具有 (但允许有) 公差 (请参阅 ASME Y14.5-2009 中的第1.4a 段或 ASME Y14.5-2018 中的第4.1a 段)。请谨记，规则 #1 不适于坯件尺寸。但是，如果并未显式指定任何形状公差，则通常适用的行业或政府标准会规定直线度、圆度，以及其他几何特性的限制。有关详细信息，请参阅 ASME Y14.5-2009 中的第2.7.2 段或 ASME Y14.5-2018 中的第5.8.2 段。

8. “统计公差”(Statistical Tolerancing) - 当您选中此复选框时，会向尺寸注释添加统计公差符号

。请注意，在 Y14.5 标准中并没有明确定义统计公差，因此它并不常用。

GD&T Advisor 中的尺寸与 CAD 模型中的尺寸相关联。当您在“编辑尺寸”中修改尺寸的属性时，对应尺寸的属性会相应地进行更新。指定公差值时，需要考虑特征的作用。公差值通常由以下方法之一确定：

您指定的公差值可能会对零件的成本产生重大影响。通常，应指定满足特征功能性要求的最大公差值。
