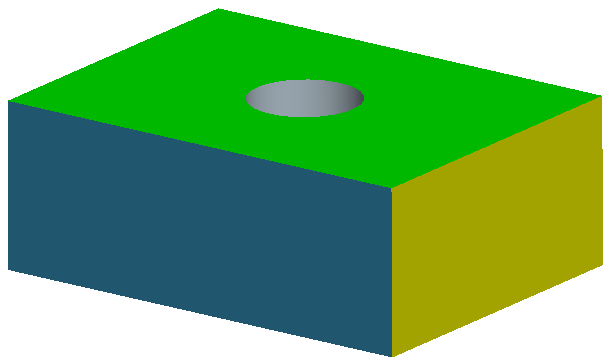

激活“约束状态显示”时，模型的曲面将根据其约束状态进行颜色编码，如下所示：

其中，

在零件属性中显示“常规轮廓度”注解选项时 (请参阅编辑模型属性)，无约束曲面之外的所有曲面均完全受为该选项指定的曲面轮廓度约束。因此，灰色的曲面 (即无约束曲面) 将变为蓝色 (完全受常规注解中指定的曲面轮廓度约束)。

激活此选项后，如果继续向 GD&T Advisor 模型添加特征或更改现有特征的约束，则显示也将相应更新。
