主要基准特征对于设计模型而言可能太小
主要基准特征通常应比零件或装配模型的尺寸稍大一些。主要基准参考框中参考的主要基准特征将约束零件的位置和方向。如果基准特征不够大，则零件的方向约束可能不够稳定或无法重复。
对于由主要基准特征约束的零件的各个方向 DOF，GD&T Advisor 利用以下步骤确定主基准参考框的主要基准特征是否适用于零件：
1. 查找法线与约束 DOF 的旋转轴平行的平面。
2. 查找：Max_Proj_Part_Dim (零件边界框在该平面上的最大投影尺寸)。
3. 查找：Char_Len (与约束 DOF 相关的基准特征的适用尺寸)。
4. 计算：DimRatio = Max_Proj_Part_Dim/Char_Len。
5. 如果 DimRatio > PRT_PrimDFSize (其中 PRT_PrimDFSize 在应用选项中定义)，则显示消息。
如果您看到此问题消息，则应考虑设置其他主要基准特征。
示例

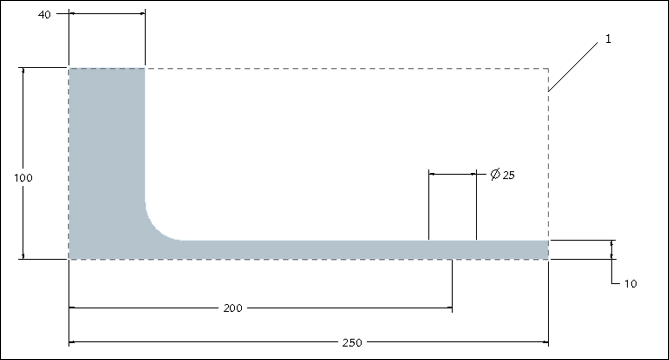

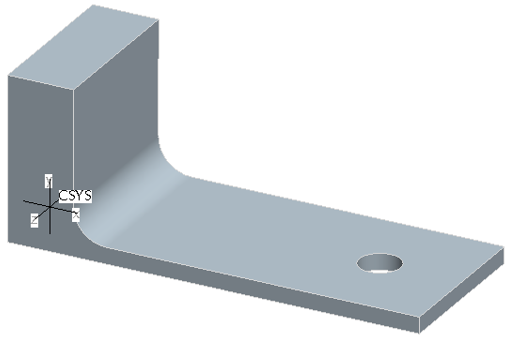

请考虑下图中的示例：
1. 边界框 (250x100x90)
下表显示了此零件的主要基准特征的多个可能候选对象及本测试的状况 (假定在应用选项中将 PRT_PrimDFSize 设置为 5.0)。
示例
测试评估
测试状况
主要基准特征的特征长度：
Char_Len(RX)=90
Char_Len(RZ)=40
比率：
DimRatio(RX)=90/90=1.0
DimRatio(RZ)=250/40=6.25
失败，因为：
DimRatio(RZ)>PRT_PrimDFSize
主要基准特征的特征长度：
Char_Len(RX)=25
Char_Len(RZ)=25
比率：
DimRatio(RX)=90/25=3.2
DimRatio(RZ)=250/25=10.0
失败，因为：
DimRatio(RZ)>PRT_PrimDFSize
主要基准特征的特征长度：
Char_Len(RX)=90
Char_Len(RZ)=250
比率：
DimRatio(RX)=90/90=1.0
DimRatio(RZ)=250/250=1.0
通过，因为：
DimRatio(RX)<PRT_PrimDFSize AND
DimRatio(RZ)<PRT_PrimDFSize
在这种情况下，零件的底部平面曲面可能为主要基准特征的最佳选择。
