示例：转换旧式基准
下面的示例演示如何转换旧式基准。
有一个具有旧式设置基准的模型。使用“旧式基准注释转换”(Legacy Datum Annotations Conversion) 工具将旧式设置基准转换为基准特征符号注释。
工作流
1. 设置配置选项和模型树显示。
2. 转换旧式设置基准。
3. 解决转换冲突。
4. 解决转换失败。
5. 转换设置基准标记注释。
设置配置选项和模型树显示
在进行此练习时，使用 <Creo load point>\Common Files\help\sample_models\annotations 处提供的示例模型。
1. 打开模型。
2. 将配置选项 combined_state_type 设置为 mbd 或 semi_mbd。
3. 在“模型树”(Model Tree) 中，单击
并选择
“树过滤器”(Tree Filters)。
“模型树项”(Model Tree Items) 对话框打开。
4. 在“显示”(Display) 下，选择“注释”(Annotations) 复选框。
5. 单击“应用”(Apply) > “确定”(OK)。“模型树项”(Model Tree Items) 对话框关闭。
6. 单击“注释”(Annotate)。“详细信息树”(Detail Tree) 随即显示。
转换旧式设置基准
1. 在“详细信息树”(Detail Tree) 上，右键单击注释，然后单击“转换所有”(Convert All)。
2. 单击“注释”(Annotate) > “注释”(Annotations) > “旧式基准注释转换”(Legacy Datum Annotations Conversion)。“旧式基准注释转换”(Legacy Datum Annotations Conversion) 对话框随即打开。

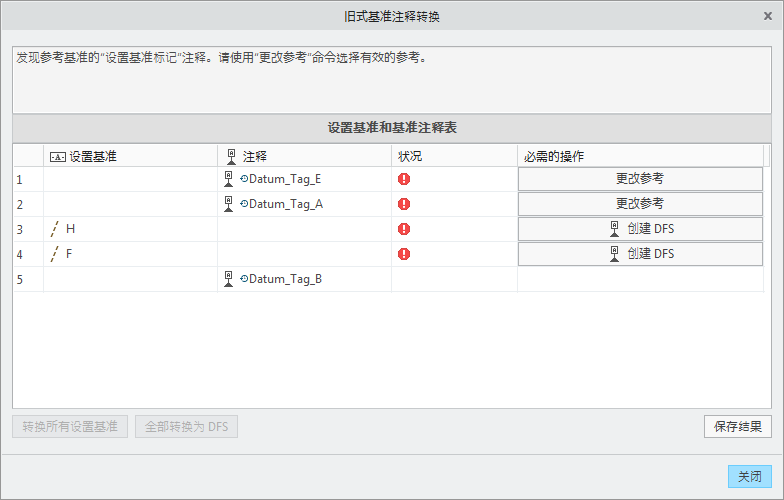

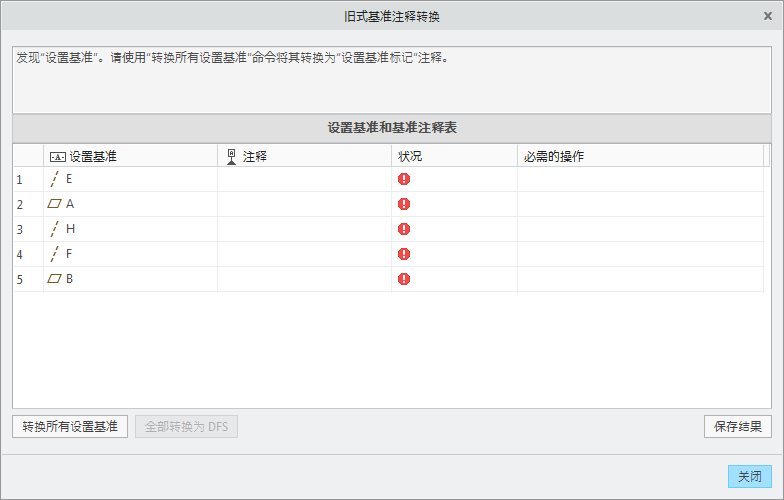

3. 单击“转换所有设置基准”(Convert All Set Datums)。转换结果显示在“设置基准和基准注释表”(Set Datums and Datum Annotations Table) 中。
解决转换冲突
1. 解决第一次转换冲突，如下所示：
a. 单击“更改参考”(Change Reference) 的第一个出现实例。

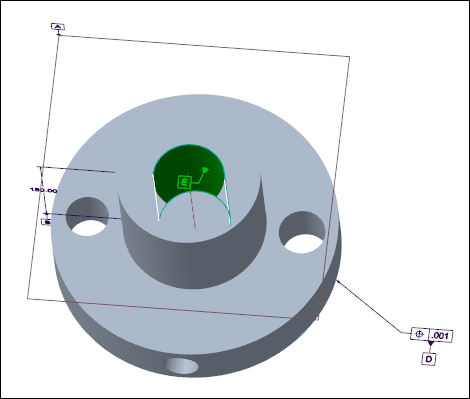

b. 单击“注释平面”(Annotation Planes) > “俯视图”(Top)。

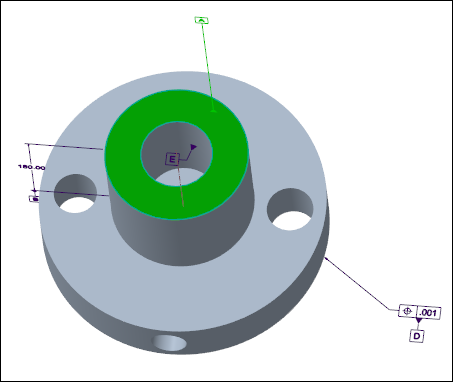

c. 在图形窗口中选择一个模型曲面。设置基准转换为基准特征符号注释。
2. 解决第二次转换冲突，如下所示：
a. 单击“更改参考”(Change Reference) 的第二个出现位置。
b. 单击“注释平面”(Annotation Planes) > “主视图”(Front)。
c. 在图形窗口中选择一个模型曲面。设置基准转换为基准特征符号注释。

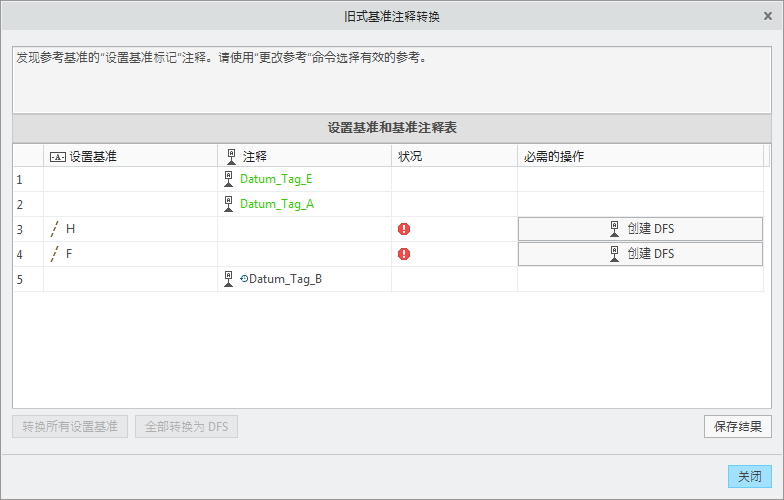

基准特征符号注释以绿色显示在“旧式基准注释转换”(Legacy Datum Annotations Conversion) 对话框中。
解决转换失败

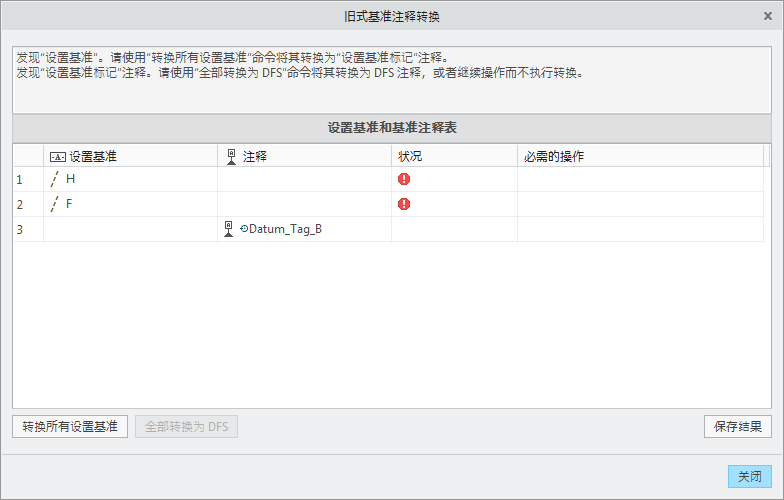

1. 解决第一次转换失败，如下所示：
以下情景与此次失败相对应：
模型设置基准被放置在模型几何公差上。已在绘图模式下，使用“尺寸弯头”(Dimension Elbow) 放置类型和“边”(Edge) 参考将几何公差放置在模型尺寸上。
b. 单击“关闭”(Close)。“旧式基准注释转换”(Legacy Datum Annotations Conversion)对话框关闭。
c. 单击“显示注释”(Show Annotations)。“显示注释”(Show Annotations) 对话框打开。

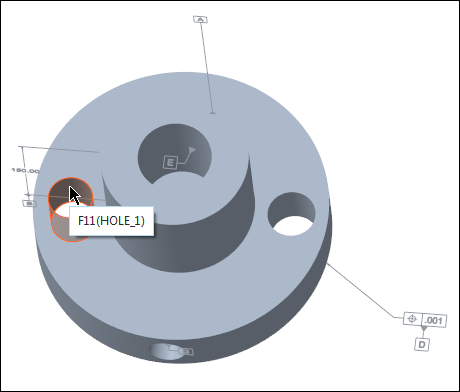

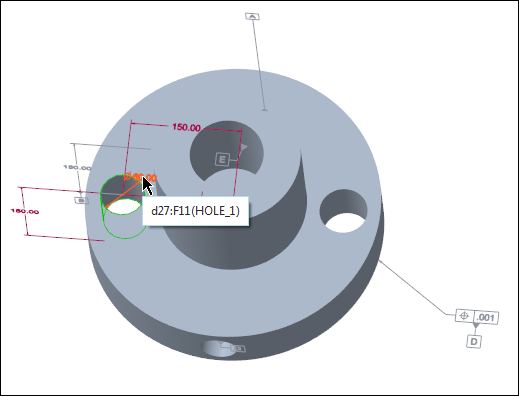

d. 在图形窗口中选择包含模型尺寸的孔。
e. 在图形窗口中选择模型尺寸。在“显示注释”(Show Annotations) 对话框中选择对应的尺寸。
f. 单击“应用”(Apply) > “取消”(Cancel)。“显示注释”(Show Annotations) 对话框关闭。

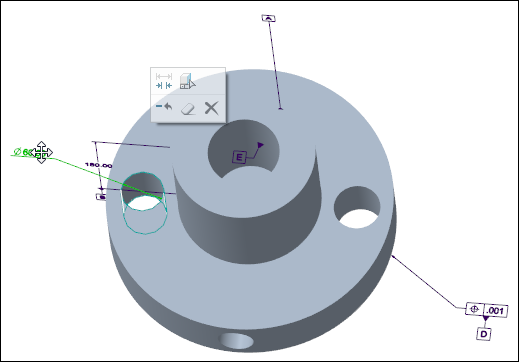

g. 将尺寸注释拖动到模型外部。
h. 在模型树中，选择几何公差注释，然后单击浮动工具栏上的
。

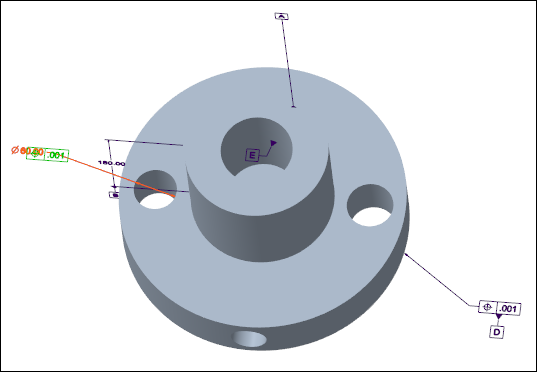

i. 在图形窗口中选择模型边。将几何公差注释放置在模型边上。
|  这是临时参考，您可以选择任何边。 |
j. 选择几何公差注释，然后单击浮动工具栏上的
。
k. 在图形窗口中选择模型尺寸。将几何公差放置在模型尺寸上。

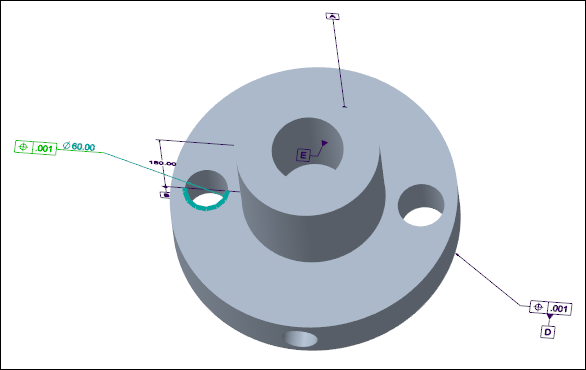

l. 右键单击几何公差并选择“尺寸弯头”(Dimension Elbow) 复选框。将几何公差放置在尺寸弯头上。
m. 单击“注释”(Annotate) > “注释”(Annotations) > “旧式基准注释转换”(Legacy Datum Annotations Conversion)。“旧式基准注释转换”(Legacy Datum Annotations Conversion) 对话框随即打开。

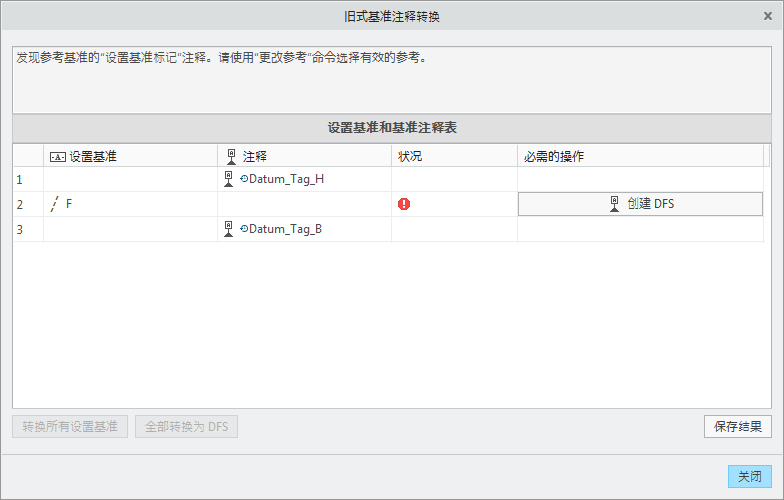

n. 单击“转换所有设置基准”(Convert All Set Datums)。转换结果即会显示在“设置基准和基准注释表”(Set Datums and Datum Annotations Table) 中。
2. 解决第二次转换失败，如下所示：
没有情境与此次失败相对应。
b. 单击“创建 DFS”(Create DFS)。
c. 单击“注释平面”(Annotation Planes) > “俯视图”(Top)。
d. 在图形窗口中选择一个模型曲面。设置基准转换为基准特征符号注释。

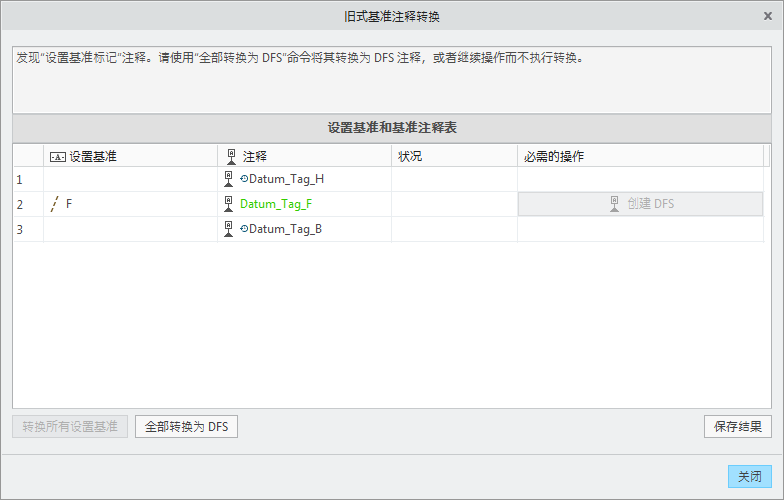

基准特征符号注释以绿色显示在“旧式基准注释转换”(Legacy Datum Annotations Conversion) 对话框中。
转换设置基准标记注释

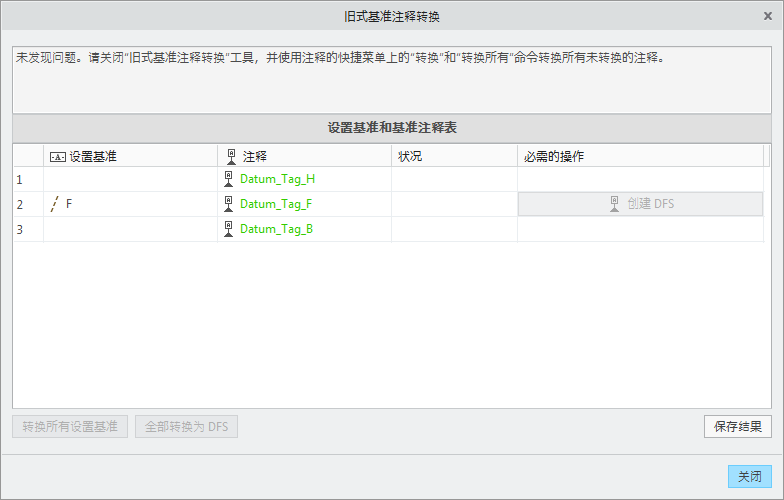

1. 单击“全部转换为 DFS”(Convert All to DFS)。剩余的设置基准标记注释转换为基准特征符号注释。所有基准特征符号注释均以绿色显示。
2. 单击“关闭”(Close)。“旧式基准注释转换”(Legacy Datum Annotations Conversion)对话框关闭。

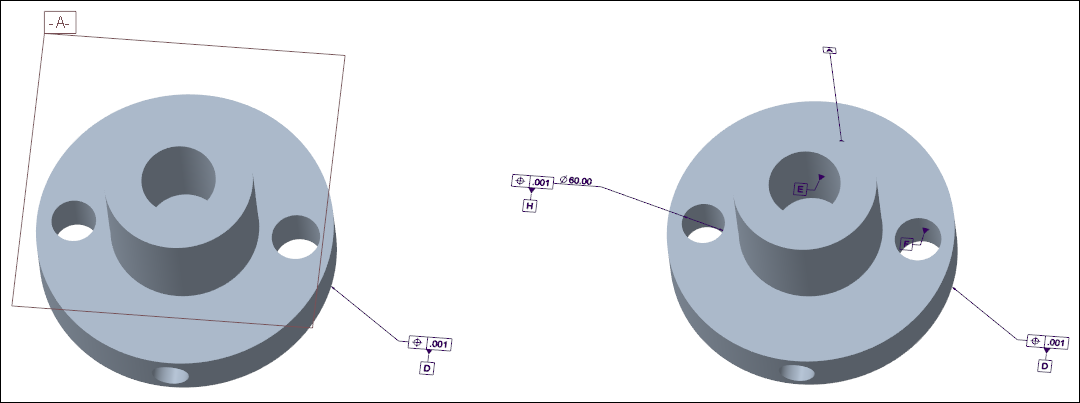

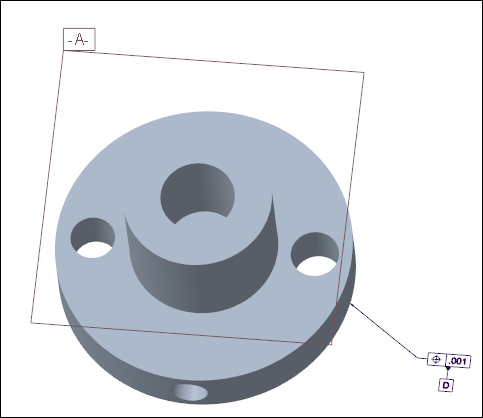

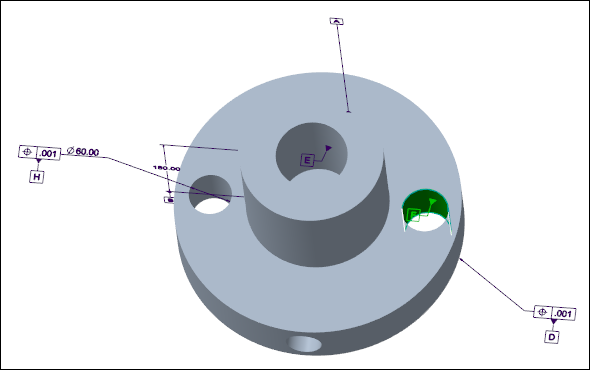

以下图像显示转换旧式基准之前和之后的模型。
