细化尺寸环、公差类型和公差值
定义零件环后，将显示零件上所有选定特征之间的尺寸。将创建初步的叠加分析表。下一步是查看每个零件的尺寸和公差，并确保它们与零件的实际和所需尺寸标注形式相匹配。
初始尺寸表示用于最大限度减少叠加变化的最佳标注形式。您可以添加特征以包括绘图上现有的其他尺寸。添加特征会将变化添加到叠加结果中。
在叠加详细信息表格中，您可以对任何零件执行操作，而无需考虑顺序。但是，建议按照从上到下的顺序修改零件。指向表中的任意行，以在图形窗口中突出显示该行。
要更改特征和尺寸的名称
• 在叠加详情表格中，双击名称并键入新名称。
|
|
 在大多数情况下，只有特征之间的尺寸才会包括在报告中，除非特征的尺寸对叠加结果有影响。 |
要更改公差类型
默认公差类型为 ± 对称。
1. 在“公差”(Tolerance) 列中，单击公差。“编辑公差”(Edit Tolerance) 对话框随即打开。
2. 从“公差类型”(Tolerance type) 列表中选择公差类型。
要添加几何公差

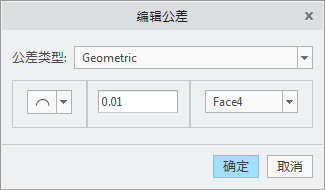

1. 在“公差”(Tolerance) 列中，单击公差。“编辑公差”(Edit Tolerance) 对话框随即打开。
2. 从“公差类型”(Tolerance type) 列表中选择“几何”(Geometric)。
3. 单击几何特性旁的箭头。将打开一个列表。
4. 选择几何特性。
5. 在框中指定公差值。
6. 选择一个特征。
7. 如果需要，从列表中选择材料修饰符。
8. 单击“确定”(OK)。
| 不能为边、顶点或点选择几何公差。 |
