设置公差
确保默认公差适用于您的设计。您可以在“选项”(Options) 对话框中查看和编辑当前默认设置。
1. 单击“应用程序”(Applications) > EZ Tolerance Analysis。EZ Tolerance 选项卡随即打开。

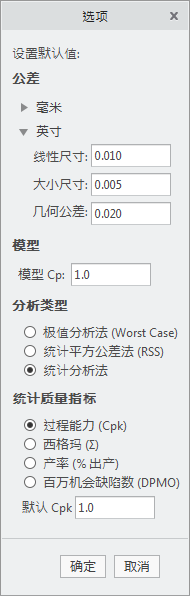

2. 单击 EZ Tolerance > “选项”(Options)。“选项”(Options) 对话框随即打开。
3. 指定符合公制 (SI) 系统 (以毫米为单位) 或美国惯用 (USC) 系统 (以英寸为单位) 的默认“线性尺寸”(Linear dimension)、“大小尺寸”(Size dimension) 和“几何公差”(Geometric tolerance)。
|  如果零件以任何其他单位制定义，则在 “选项”(Options) 对话框中定义的公差将被转换为装配中的零件所使用的默认单位制。例如，如果叠加中某个零件的单位定义为厘米，而“毫米”(mm) 选项卡上的线性尺寸的默认公差为 0.1，则在该主题零件中定义的任何线性尺寸都将具有 0.01 cm 的默认公差。线性和大小尺寸具有对称 ± 公差。 |
4. 指定“模型 Cp”(Model Cp) 的值。“模型 Cp”(Model Cp) 选项控制着在叠加中定义每个尺寸的统计分布的默认假设。
5. 在“分析类型”(Analysis Type) 区域中，选择下列类型之一，用于每个新的叠加定义：
◦ “极值分析法 (Worst Case)”
◦ “均方根法 (RSS)”(Root Sum Squares (RSS))
◦ “统计的”(Statistical)
分析类型也称为目标质量。您可以更改每个叠加的类型。有关这些类型之间的差异的详细信息，请参阅
公差叠加分析的类型。
6. 在“统计质量指标”(Statistical Quality Metric) 区域中，选择以下用于统计分析的指标之一及其关联的质量目标：
◦ 过程能力 (CpK)
◦ Sigma (∑)
◦ 合格率百分比 (% 合格率)
◦ 百万机会缺陷数 (DMPO)
7. 为您在上一步中选择的统计质量指标指定默认值。
