要从 TAE 转换叠加结果

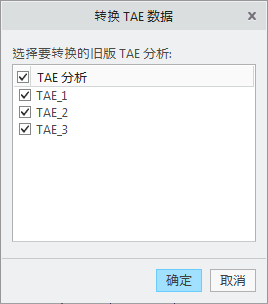

1. 在 EZ Tolerance 选项卡中，单击“转换 TAE”(Convert TAE)。“转换 TAE 数据”(Convert TAE Data) 对话框随即打开。将显示保存在装配模型中的 Tolerance Analysis Extension (TAE) 分析测量的列表。
2. 选中一个或多个复选框。可通过选中对话框左上角的“TAE 分析”(TAE Analysis) 复选框来选择所有叠加。
3. 单击“确定”(OK) 以导入选定的 TAE 叠加。
4. 选择用于显示叠加公称值的平面参考。公称值注释会自动放置。您可以使用 EZ Tolerance 选项卡上的“移动尺寸”(Move Dimension) 命令来移动注释。
如果选定的 TAE 分析测量存在错误，则数据导入会失败，并且将会打开“导入错误”(Import Error) 对话框。
5. 修复 TAE 错误并重复步骤 1-4。
