掩蔽的特征是完全被其它特征包围,或封闭在其它特征中的特征。
导致掩蔽特征的原因
产生掩蔽特征的两个最常见原因是:
由于某切口(或其它去除几何特征)完全包围了实体特征(伸出项),使实体特征无法看到。
由于某实体特征(伸出项)完全包围了另一特征(实体或非实体),使该特征无法看到。

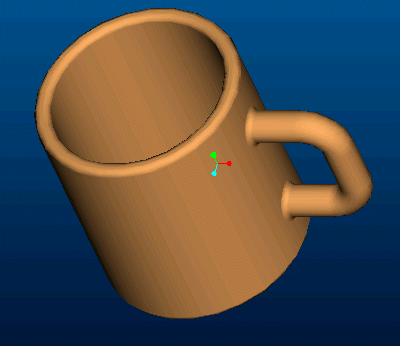

示例 1:去除了咖啡杯手柄的切口。

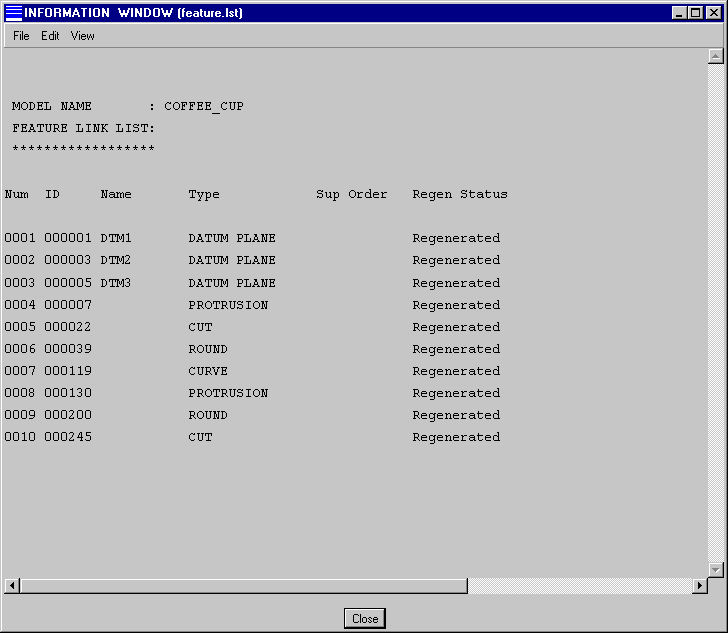

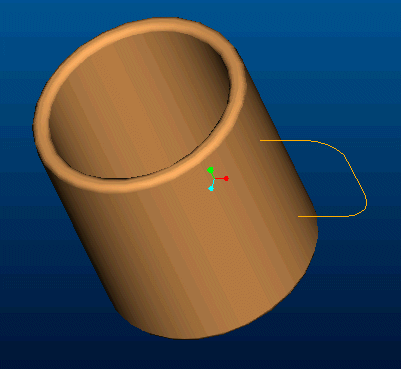

在下面的例子中,设计者不喜欢咖啡杯的手柄,因此将其删除,创建了一个完全去除了原手柄几何的切口(第 10 号特征),从而为新手柄留出空间(在此显示的只是用于创建该手柄的基准曲线)。
用于创建手柄的伸出项仍然存在,但切口的存在使它完全不可见。正确的方法应当是删除或重新定义该伸出项,而不是创建切口。
示例 2:阵列化伸出项的元素无法看到。

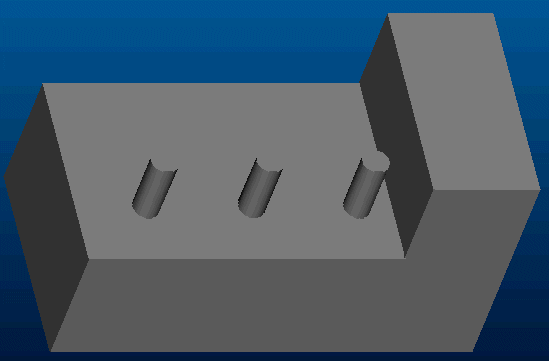

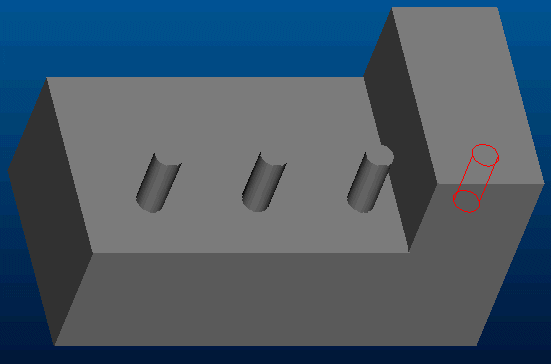

在下面的例子中,伸出项从右到左阵列化。设计者希望最终获得 4 个伸出项,但由于尺寸值错误,该阵列的最后一个元素变得完全掩蔽。下次重新生成时,Creo ModelCHECK 通过突出显示该隐藏特征将这一情况通知设计者。
掩蔽特征导致的问题
有许多原因可以说明为什么模型中不应当存在掩蔽的特征:
所要的几何可能无法看到。
修改或重新定义掩蔽特征子项时可能会很困难或比较混乱。也可能会发生意外的特征失败。
Creo Parametric 文件将会比所需的大很多。
由于额外特征的存在,模型重新生成时间将变长。
如何避免掩蔽特征
无法查询 Creo Parametric 以识别掩蔽的特征。唯一的方法是使用“模型树”依次突出显示每个特征。然后检查每个特征,以识别其是否被掩蔽。另一种方法是由 Creo ModelCHECK 提示掩蔽特征。
