PTC Creo ModelCHECK Teacher:倒圆角、拔模或倒角的子项特征
每个特征都含有多个关系,这些关系将该特征与模型中先于该特征出现的一个或多个特征相链接。这些链接关系被称为“父子关系”,并且在某一特征参考另一特征时创建。被参考的特征称为父项。参考父项的特征称为子项。
除了基础特征和默认坐标系以外,所有特征都是其它特征的子特征。
导致倒圆角、拔模或倒角子特征的原因
当倒圆角、拔模或倒角特征用作绘制(绘制或方向)或尺寸标注的参考时,相关的特征就会成为倒圆角、拔模或倒角特征的子项。
倒圆角、拔模或倒角子特征导致的问题
“父子关系”使 Creo Parametric 得以参数化,这也是 Creo Parametric 最强大的属性之一。正确使用时,可有助于生成智能化的、设计良好的模型。但使用不当时,会产生意想不到的问题。比如在倒圆角、拔模和倒角被其它特征参考时,就会发生这种情况。
当参考倒圆角、拔模和倒角的边和曲面时,出现的问题是,这些特征的尺寸通常要更改,或特征被整个移除。

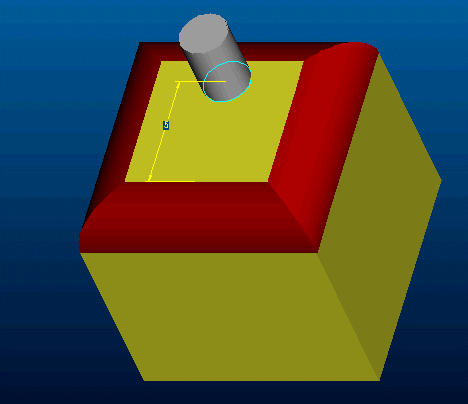

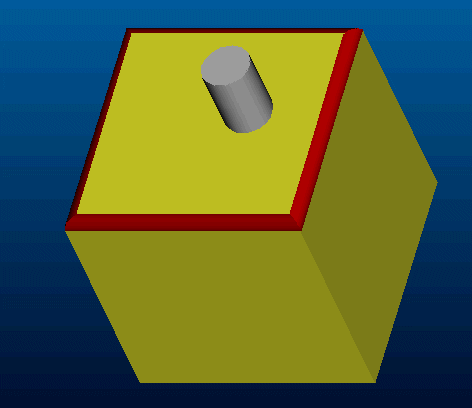

在下面的图形中,伸出项的位置由它的中心与倒圆角的边之间的尺寸来确定。这使得该倒圆角成为伸出项的父项。因此,如果倒圆角的半径更改,那么伸出项的位置也将更改。最好将伸出项的中心标注到基座的侧曲面上。
如何避免倒圆角、拔模或倒角的子特征
对所有零件和装配始终使用默认基准平面。
相对于默认基准或基础特征标注尺寸。
相对于曲面而不是边来标注尺寸。
标注尺寸时使用“查询选择”(Query Select),以确保选择了恰当的参考。
在模型中尽量推迟创建倒圆角、拔模和倒角。
如果必须要提早添加倒圆角、拔模和倒角,那么请将它们隐藏以易于为新特征选择参考,避免创建不需要的“父子关系”。
