PTC Creo ModelCHECK Teacher:几何检查
几何检测是 Creo Parametric 的一种警告方法,警告用户模型中存在潜在的重新生成或几何问题。
虽然几何检测并非总是立即使模型出现问题,但如果进行更改,就可能引起重新生成失败。因此必须立即修复几何检测问题。
导致几何检测的原因
许多问题都可能导致几何检测,包括:
几何重叠
小边
与零件其它部分相比具有较小尺寸的特征
未精确匹配的合并曲面
参考模型中已不存在的边(即被倒圆角操作去除)的特征
半径大于其中一个相邻曲面半径的倒圆角
与自身相交的特征
在拔模平面上绘制的特征
与边相接近但不接触的截面
示例:

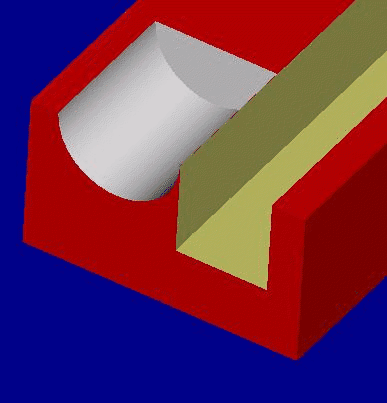

在下列示例中,所显示的两个切口之间留下了一个小边。这在当前并不成为问题,但当零件的任一尺寸更改时,可能就会变成问题。
如何避免几何检测
每次重新生成时,Creo Parametric 都对几何检测问题进行检测,并在消息窗口中报告它们。通常很难看到几何检测问题警告,因为在重新生成期间,消息窗口中会滚动很多不同的消息。
找到某一几何检测后,即可使用“信息”(Info)“几何检测”(Geom Check) 菜单。此菜单可用于调查导致问题的特征。
每次在批处理模式下保存零件时,Creo ModelCHECK 都会校验模型中是否包含几何检测问题。
