关于处理拔模特征中的倒圆角
内部倒圆角与连接倒圆角

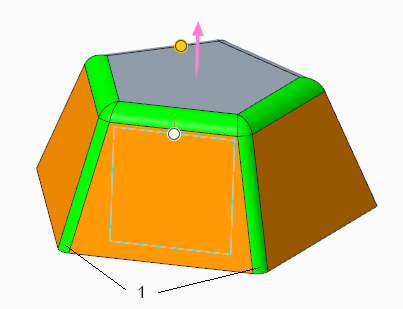

在下图中，橙色曲面被拔模。灰色曲面不能拔模。下图显示了两种类型的倒圆角：
• 拔模曲面之间的倒圆角将被识别为内部倒圆角。
• 不能拔模曲面与拔模曲面之间的倒圆角将被识别为连接倒圆角。
1. 内部倒圆角。所有其他倒圆角均为连接倒圆角
处理内部倒圆角
如果待拔模曲面包含倒圆角，则可通过两种方法来处理内部倒圆角。
draft_preserve_inlying_rounds 配置选项用于定义默认操作：是保留内部倒圆角，还是对它们进行拔模。
“保留内部倒圆角”(Preserve inlying rounds) 命令用于定义是保留内部倒圆角，还是对它们进行拔模以生成拔模特征。

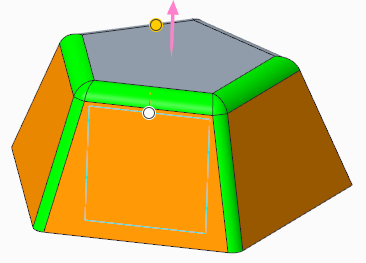

• 保留内部倒圆角
当保留内部倒圆角时，拔模会在它们之间传播，但倒圆角自身未拔模。它们将保留倒圆角。

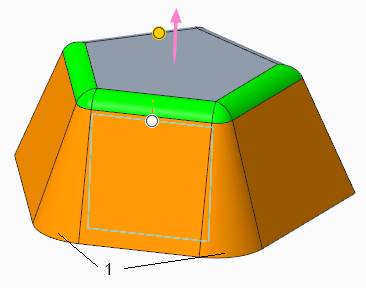

• 拔模内部倒圆角
当对内部倒圆角拔模时，它们将变为圆锥。
1. 拔模后的内部倒圆角成为圆锥
作为枢轴的连接倒圆角或倒角曲面

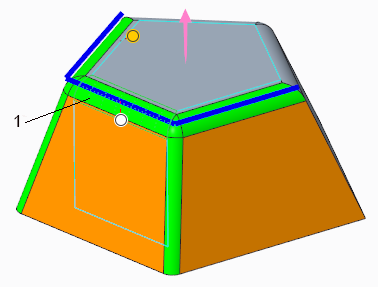

您可以选择其中一个连接倒圆角或倒角的曲面作为拔模枢轴。枢轴曲面必须与选择进行拔模的曲面相邻。系统将使用位于连接倒圆角或倒角底部的边作为种子，来生成定义枢轴的边链。沿边链方向的倒圆角或倒角的大小可以不同。
1. 选择连接倒圆角或倒角的一个曲面

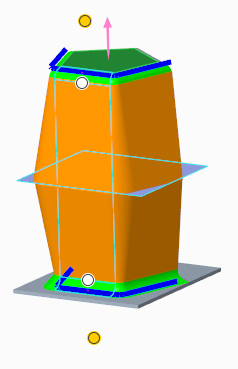

在下面的拔模中，使用了分割对象。已选择两个不同的连接倒圆角作为枢轴，每个连接倒圆角作为拔模的一部分。
