创建拔模特征

本过程描述创建基本“拔模”特征所必需的步骤。创建“拔模”特征的所有其它过程均基于此。

1. 单击“模型”(Model) >

“拔模”(Draft)。“拔模”(Draft) 选项卡随即打开。

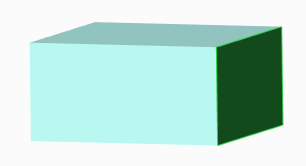

2. 单击

“拔模曲面”(Draft surfaces) 收集器，然后从单个主体或单个面组中选择要拔模的曲面。

• 也可在进入“拔模”工具前选择一个或多个拔模曲面。

• 也可以单击“参考”(References) 选项卡上的“细节”(Details)，从而打开“曲面集”(Surface Sets) 对话框来收集曲面。

• 还可选择非闭合曲面作为拔模曲面。开放曲面是至少有一个单侧边的曲面。

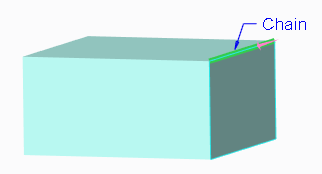

3. 要选择拔模枢轴，请单击

“拔模枢轴”(Draft hinges) 收集器，然后选择拔模曲面相关的边链或曲线链，平面，面组，或者倒圆角或倒角曲面。

如果没有可用作拔模枢轴的平面、面组或曲线，可暂停“拔模”工具，异步创建一个，然后恢复“拔模”工具。

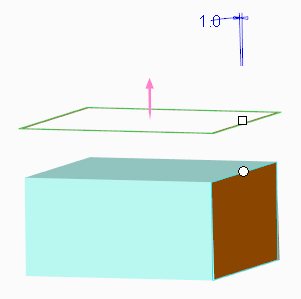

4. 要设置拖拉方向，请单击“参考”(References) 选项卡上的“拖拉方向”(Pull direction) 收集器，然后选择平面 (在此情况下拖拉方向垂直于此平面)、直边、基准轴或坐标系轴。拖拉方向是将零件拖出模具的方向。

用箭头指示拖拉方向，并显示采用默认角度实现恒定拔模的预览几何。默认拔模角度值显示在图形窗口中和

“角度 1”(Angle 1) 框中。同时还会显示两个拖动控制滑块。其中一个位于拔模枢轴或拔模曲面轮廓上，而另一个则连接到拔模角。

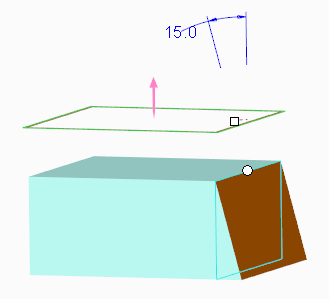

5. 要修改拔模角，请在

“角度 1”(Angle 1) 框中键入或选择一个值。也可拖动连接到拔模角的控制滑块，或在图形窗口中双击拔模角值，然后键入或选择一个值。

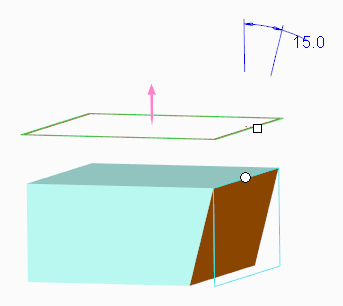

6. 如果需要反向拔模角，请单击

“角度 1”(Angle 1) 框右侧的

来添加或移除材料。也可将连接到拔模角的控制滑块拖动到其所附加到的零件曲面的另一侧，或键入一个负拔模角值。

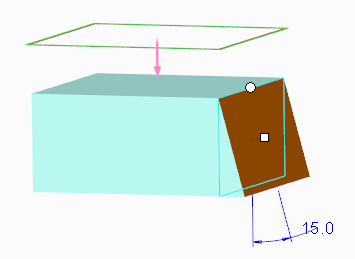

7. 如果需要反向拖拉方向，可在图形窗口中单击拖拉方向箭头。也可单击“参考”(References) 选项卡上的“反向”(Flip)。

反转拖拉方向会影响拔模角的方向，以及分割拔模中各侧的顺序。

8. 必要时可使用“拔模”用户界面中的其它选项创建更为复杂的拔模几何。有关详细信息，请参阅“相关链接”。
