输出变量

Creo Flow Analysis > 预处理 > 定义物理 > 空化 > 输出变量

输出变量

本部分将介绍可从“空化”(Cavitation) 模块获取的输出。以下类型的数据可用于“空化”(Cavitation) 模块中的输出：

• 主变量

• 属性变量

• 衍生变量

• 积分量

• 表面分布

主变量输出

主变量是给定模块和模型集的基本变量，也是求解的必需变量。

空化模块的主变量
变量列表中的标签	X-Y 坐标图菜单中的标签	points.txt 中的标签	定义	单位	显示或输出选项	相关空化模型
气体质量分数	气体质量分数	Fgas_	NCG 质量分数 (基于流体质量)		某点处以及 GUI 显示窗口中	全部
蒸汽质量分数	蒸汽质量分数	Fvap_	蒸汽质量分数 (基于流体质量)		某点处以及 GUI 显示窗口中	全部
溶解气体质量分数	溶解气体质量分数	Dgas_	溶解 NCG 质量分数 (基于流体质量)		某点处以及 GUI 显示窗口中	平衡溶解气体模型、溶解气体模型、完整气体模型

主变量将针对选定的几何要素自动激活，如边界、衍生曲面、界面、流线图、粒子或体积块，具体取决于选定的模块和模型。

属性变量输出

属性变量是域中流体和实体的物理属性，也是求解的必需变量。

空化模块的属性变量
变量列表中的标签	X-Y 坐标图菜单中的标签	points.txt 中的标签	定义	单位	显示或输出选项	相关空化模型
气体施密特数	气体施密特数	Sg_	NCG 施密特数		某点处以及 GUI 显示窗口中	可变气体质量分数模型、溶解气体模型、完整气体模型
蒸汽施密特数	蒸汽施密特数	Sv_	NCG 施密特数		某点处以及 GUI 显示窗口中	全部
溶解气体施密特数	溶解气体施密特数	Sd_	溶解 NCG 施密特数		某点处以及 GUI 显示窗口中	溶解气体模型、完整气体模型

“空化”(Cavitation) 模块的物理性质输出将针对选定的体积块和边界 (点探针除外) 自动激活，具体取决于选定的模型。

衍生变量输出

衍生变量是通过主变量计算的工程数据。尽管这些变量不是求解的必需变量，但可以为结果分析提供有价值的信息。

空化模块的衍生变量
变量列表中的标签	X-Y 坐标图菜单中的标签 (某点处)	points.txt 中的标签	定义	单位	显示或输出选项	相关空化模型
气体体积分数	气体体积分数	volFracGas_	NCG 的局部体积分数		某点处以及 GUI 显示窗口中	全部
蒸汽体积分数	蒸汽体积分数	volFracVap_	蒸汽的局部体积分数		某点处以及 GUI 显示窗口中	全部
溶解气体体积分数	溶解气体体积分数	volFracDGas_	溶解 NCG 的局部体积分数		某点处以及 GUI 显示窗口中	平衡溶解气体模型、溶解气体模型、完整气体模型
气体总体积分数	气体总体积分数	volFracT_	所有气体的局部体积分数		某点处以及 GUI 显示窗口中	全部

“空化”(Cavitation) 模块的衍生变量输出将针对选定的体积块和边界 (点探针除外) 自动激活，具体取决于选定的模型。

积分量输出

积分输出是在“边界”(Boundary)、“界面”(Interface) 或“体积块”(Volume) 上求积分所得的数量。

空化模块的积分量
变量列表中的标签	X-Y 坐标图菜单中的标签	integral.txt 中的标签	定义	单位	相关几何要素	相关空化模型
气体/蒸汽面积 (分数)	气体面积	gas_area_	边界上的平均面积分数	m2	边界	全部
气体/蒸汽面积 (分数)	蒸汽面积	vap_area_	边界上的平均蒸汽分数	m2	边界	全部
气体/蒸汽面积 (分数)	气体面积分数	gas_af_	边界上的自由气体面积		边界	全部
气体/蒸汽面积 (分数)	蒸汽面积分数	vap_af_	边界上的蒸汽面积		边界	全部
全部气体体积	全部气体体积	gas_v_t_	全部气体 (选定体积块中的蒸汽、溶解 NCG 和/或自由 NCG) 的总体积	m3	体积块	全部
全部气体体积分数	气体总体积分数	gas_vf_t_	选定体积块中全部气体组合 (蒸汽、溶解 NCG 和自由 NCG) 的平均体积分数		体积块	全部
气体体积	气体体积	gas_v_	选定体积块中自由 NCG 的总体积	m3	体积块	全部
气体体积分数	气体体积分数	gas_vf_	选定体积块中自由 NCG 的平均体积分数		体积块	全部
液体体积	液体体积	liq_v_	选定体积块中液体的总体积	m3	体积块	全部
液体体积分数	液体体积分数	liq_vf_	选定体积块中液体的平均体积分数		体积块	全部
蒸汽体积	蒸汽体积	vap_v_	选定体积块中蒸汽的总体积	m3	体积块	全部
蒸汽体积分数	蒸汽体积分数	vap_vf_	选定体积块中蒸汽的平均体积分数		体积块	全部

表面分布

此类型的输出会返回选定量在选定边界上的分布。

量	文件名	备注
气体体积分数分布	Filename_xxxx_boundary_name_total_volume_fraction.txt	仅固相边界或界面

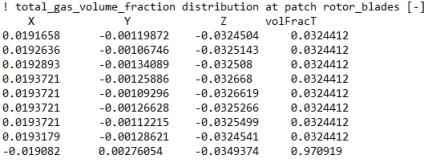

• 表面分布文件采用 ASCII 文本文件格式，如下所示。

• 表面分布会以结果文件的保存频率输出。

• 空化模块中的表面分布会作为壁面和其他固相边界 (例如共轭界面) 的输出提供。
