下图显示了两个使用不同类型的界面所连接的模型。

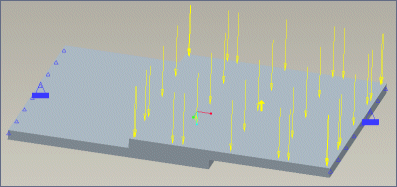

以下模型包含两个板。它们的相对端夹在一起。右侧板上施加的载荷将板向下推。

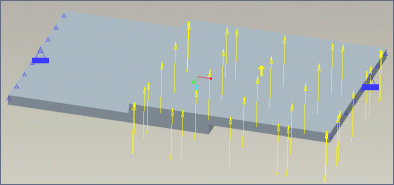

以下模型包含两个板。它们的相对端夹在一起。右侧板上施加的载荷将板向上拉。

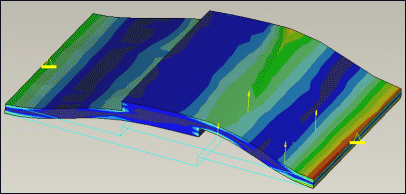

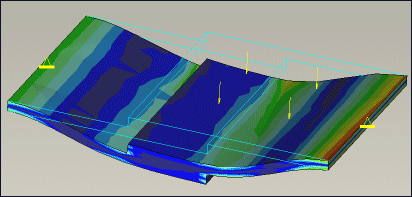

连接 (Bonded) – 下图显示了两个使用连接界面连接的板。分析过程中它们始终彼此接触。施加的载荷将板向下推或向上拉时，它们彼此不分离。由于施加的力在两个连接曲面之间转移，所以两个板显示相同的应力条纹。

接触 (Contact) – 下图显示了两个使用接触界面连接的板。它们可自由保持分离。

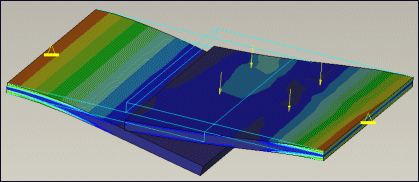

施加的载荷将右侧板向下推时，该板接触左侧板并且力发生转移。两个板均显示相同的应力条纹。

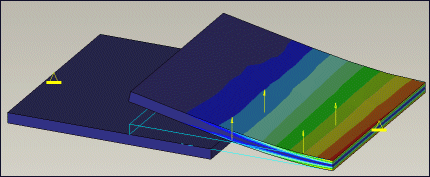

施加的载荷将右侧板向上拉时，两个板彼此不接触因而力不发生转移。左侧的板不显示任何应力条纹。

自由 (Free) - 下图显示了使用自由界面连接的两个板。施加的力不会在连接的曲面之间传递。在下面两个图中，右侧的板都显示了应力条纹，而左侧板都不显示应力条纹。

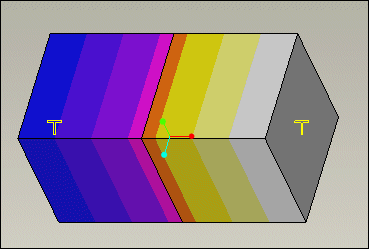

以下模型包含使用 Creo Simulate 热模块中的热阻界面进行连接的两个块。对右侧的块施加 10 华氏度的规定温度，对左侧的块施加 0 华氏度的规定温度。两个块之间会进行热传递。两个块都显示了温度条纹。温度从右至左逐渐降低。

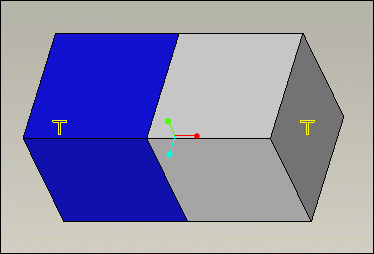

下图显示了使用 Creo Simulate 热模块中的隔热界面进行连接的两个块。对右侧的块施加 10 华氏度的规定温度，对左侧的块施加 0 华氏度的规定温度。两个块之间不会进行热传递。两个块都不显示温度条纹。右侧块的温度为 10 华氏度，左侧块的温度为 0 华氏度。
