示例：使用自由式命令创建瓶子
接下来的步骤说明了如何在自由式建模环境中创建瓶子。这些步骤涉及到操控基元和使用自由式命令 (拉伸、分割、删除、皱褶、缩放和对齐)。
1. 打开新零件并创建一个直径为 40 毫米、高度为 60 毫米且沿默认坐标系居中的拉伸圆柱。
2. 单击
“模型”(Model) >
“自由式”(Freestyle)。
“自由式”(Freestyle) 选项卡随即打开。
3. 单击“形状”(Shapes) 旁边的箭头以打开开放和封闭基元的库。
4. 从库中选择一个球面，以在图形窗口中显示该球面及其控制网格。
5. 绕该球面拖动出一个方框选择所有网格元素。
6. 右键单击图形窗口，然后单击
以缩放网格元素。拖动器会更改为 3D 缩放控制滑块，并且在选择内容周围出现一个边界框。

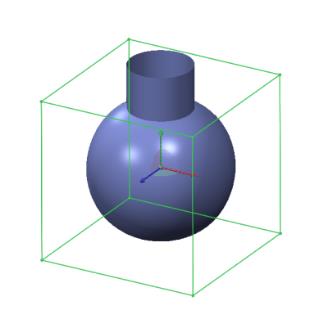

7. 按住 CTRL 键并拖动缩放控制滑块来对球面执行 3D 缩放。一直拖动，直到该球面的大小约为圆柱大小的两倍。

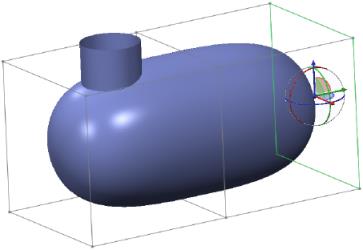

8. 选择控制网格的背面，如下图所示，然后右键单击并选择
菜单以拉伸该面。
9. 按住 CTRL 键的同时选择两个面。拖动拖动器的控制滑块来拉伸形状。

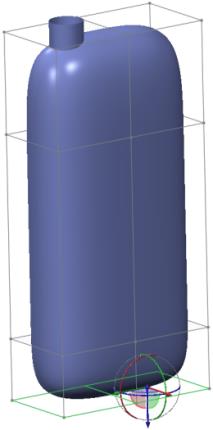

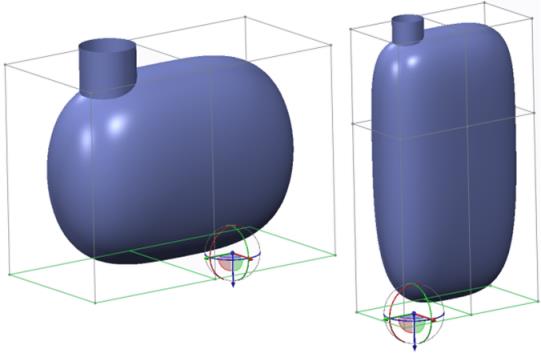

10. 单击中键重复拉伸操作。向下拖动拖动器的控制滑块来拉伸瓶子的主体。单击中键再次重复拉伸操作。

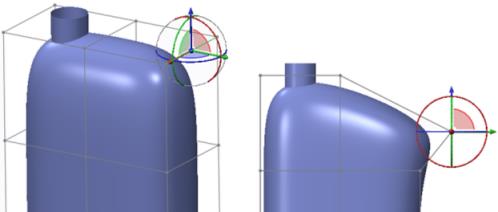

11. 选择右上方边，将方向更改为“右”视图，并拖动拖动器的平面控制滑块以定位边，如下所示：

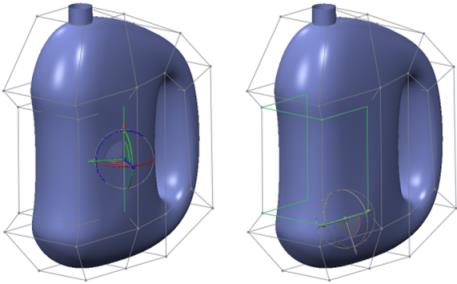

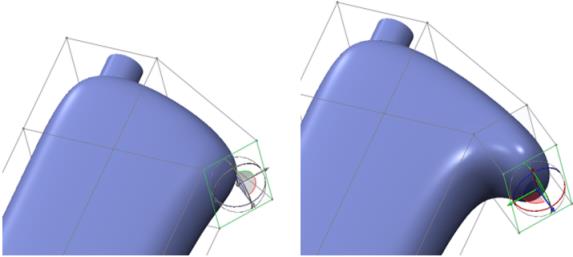

12. 选择下方所示的面，右键单击并选择
以拉伸该面，开始创建手柄的上部。

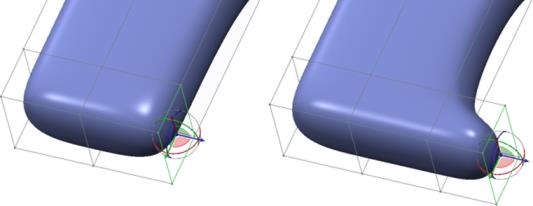

13. 按下图所示选择右下方的面，右键单击并选择
以拉伸该面，开始创建手柄的下部。
14. 面仍处于选中状态时，将方向更改为“右”视图。如下所示使用旋转控制滑块旋转该面。然后使用拖动器的中心球来在屏幕上自由拖动以定位面，如下所示：

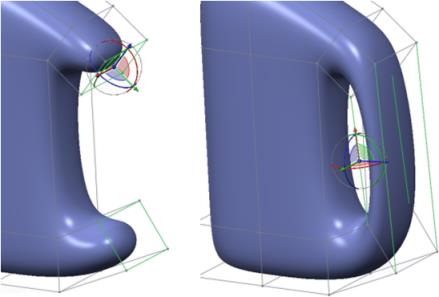

15. 面仍处于选中状态时，重新定向该模型。按住 CTRL 键，使用拖动器的顶部控制滑块选择另一个面。单击鼠标右键并选择
。2 个面已连接，手柄创建完成。

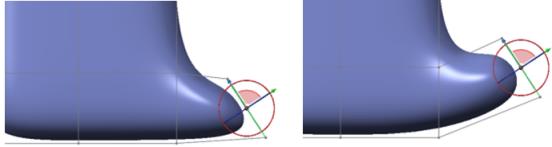

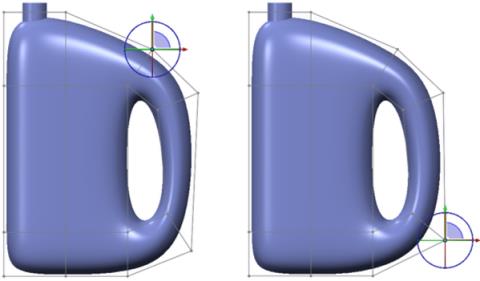

16. 重定向至“右视图”，并使用区域选择机制选择顶点，然后使用拖动器的控制滑块移动顶点，以获得所需形状。

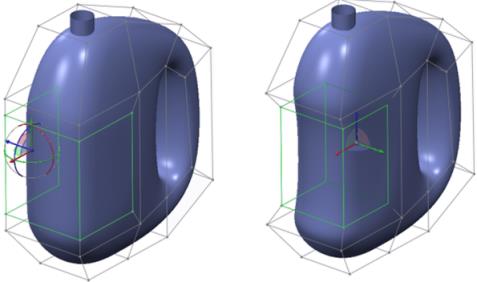

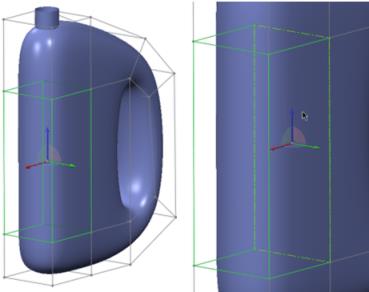

17. 要使瓶子的中部膨胀以粘贴标签面板，请选择下面所示的 3 个面。单击
。缩放控制滑块显示在选定面边界框的中心。将其重新定位到边界框的背面，以便可以从该位置缩放。将指针移到其中一个缩放控制滑块上，单击鼠标右键，然后单击
“重定位”(Relocate)。选择边界框的背面。现在缩放控制滑块便重定位至该面。

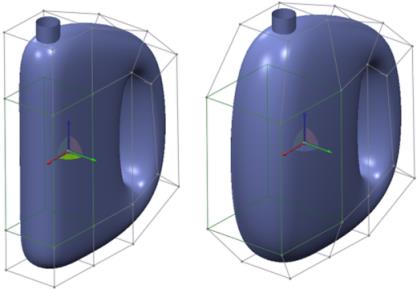

18. 指向平面拖动器并拖动它对控制网格执行 2D 缩放。
19. 瓶子此时具有它的形状。按照下面的步骤定义标签面板。使用面分割选项分割仍处于选中状态的 3 个面。右键单击拖动器，然后单击
“重定位”(Relocate)。单击边界框的背面来重定位拖动器。使用平面控制滑块向内缩放这些面。也可通过单击
“自由式”(Freestyle) >
“增量”(Increment) 选择显示增量缩放值。

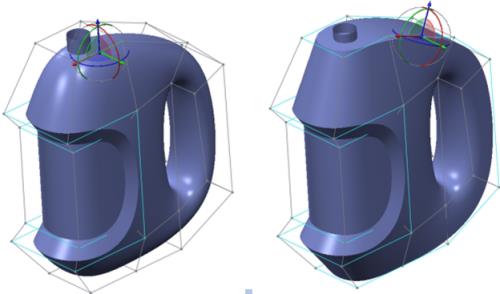

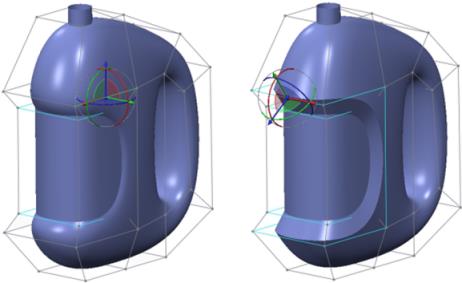

20. 要将更多定义添加到标签面板，请按下列步骤进行操作。引入硬边。选择下图所示的边，按住 SHIFT 键并再次选择同一条边以完成环选择。从“皱褶”(Crease) 组中选择“硬”(Hard) 以将硬皱褶应用于选定边。
21. 对下图所示标签面板的外侧边重复上一步操作：
22. 要将皱褶应用于手柄区域，请按下列步骤进行操作。选择底边，按住 SHIFT 键并再次单击同一条边以正确选择一个环。从“皱褶”(Crease) 组中选择“硬”(Hard) 以应用硬皱褶。
23. 此时，瓶子已成形。单击
“确定”(OK)
。按照下列步骤给瓶子添加细节。
24. 要对皱褶边进行倒圆角，请选择边，右键单击，然后单击
“倒圆角边”(Round Edges)。单击

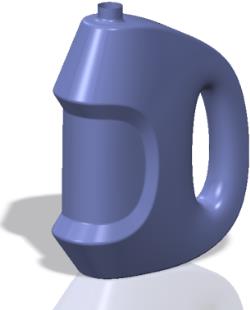

“确定”(OK) 以完成对下图所示瓶子的创建操作：
25. 要合并步骤 1 中创建的圆柱与自由式特征，请按以下步骤操作。选择该圆柱，按住 CTRL 键并选择上面创建的特征。单击
“模型”(Model) >
“合并”(Merge)。将箭头反向以获得所需的结果并完成该特征。将倒圆角添加到相交边以进一步细化形状，如下所示：
26. 可以通过重新定义自由式特征进一步细化自由式曲面。
