GD&T Advisor 操控板 - 基准特征属性

基准特征属性

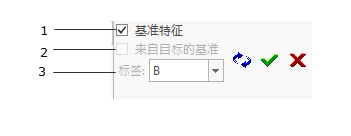

1. “基准特征”(Datum Feature) 复选框 - 选中后，当前特征将被设置为基准特征。

2. “来自目标的基准”(Datum from Targets) 复选框 - 可用于定义衍生自基准目标的基准平面或基准轴 (请参阅来自目标的基准)。

3. “标签”(Label) 字段 -

◦ 这是基准标识标签的值。

◦ 默认情况下，将选择下一个可用的有效基准标识标签 (即按字母顺序)。

◦ 您可以指定任何有效的基准特征标签 (基于选定的公差标准)

仅可将特定特征类型设置为基准特征。有关可设置为基准特征的特征类型，请参阅功能说明页面中表格的“基准特征?”列。

要正确约束零件特征，必须定义能够完全约束零件的基准参考系。在大多数情况下，这意味着定义基准参考框来约束零件的三个平移和三个旋转自由度。(对于销钉等简单零件，需要约束的自由度可能较少。)如果满足以下条件，则向零件添加特征时，会自动将该特征设置为基准特征 (或来自目标的基准)：

• 特征可设置为基准特征。

• 模型中不包括能够完全约束零件的 DRF。

• 如果添加的特征被 DRF 参考，则会增加零件的约束度。

首次使用 GD&T Advisor 在零件上定义 GD&T 时，通常应将前几个特征设置为基准特征 (或来自目标的基准)。因此，添加到零件中的前几个特征将定义零件的主要基准参考框。将前几个特征添加到模型中时，请谨记这一点。
