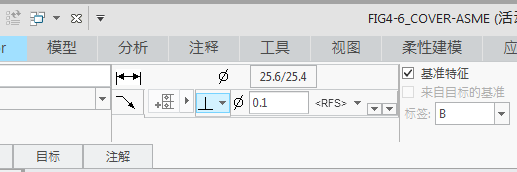

GD&T Advisor 操控板 - 几何控制属性

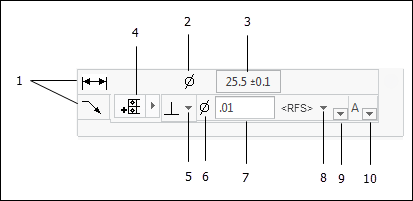

几何控制属性
1. 堆栈选择器 - 对于某些特征,您可以将几何公差应用到多个特征元素。例如,对于简单孔 (如图所示),几何公差可以应用至大小尺寸,也可直接应用到特征曲面。对于已指定几何控制的每个堆栈,将在 CAD 模型中创建一个单独的注释。
2. 尺寸符号 - 尺寸符号 (例如,Ø 或 SØ) 将根据尺寸类型自动确定。
3. “尺寸编辑”(Dimension Edit) 按钮
单击此按钮可启动“尺寸编辑”窗口,从而可让您指定尺寸的尺寸属性。
有关详细信息,请参阅编辑尺寸 (ASME)编辑尺寸 (ISO)
4. 段控制工具
段控制工具可用于在特征控制框中添加或移除段。
- 添加独立段。
- 添加复合段。
- 删除段。
添加段按钮将自动启用或禁用,以便仅在符合所选公差标准时添加段。
移除段按钮仅对于最低层的段可用。
5. 几何特性符号选择器
单击此按钮将显示适用于此特征、表示几何控制的几何特性符号菜单。
有关详细信息,请参阅几何控制 (ASME)几何控制 (ISO)
6. “公差带修改符号”(Tolerance Zone Modifying Symbol) - 公差带修改符号 (例如,Ø) 将根据特征类型和指定几何公差自动确定。
7. “公差带尺寸值”(Tolerance Zone Size Value) - 在此处指定公差带尺寸所需的值。
8. “公差带实体原则修饰符”(Tolerance Zone Material Condition Modifier)
公差带实体原则修饰符仅针对适当的尺寸特征显示。
单击此按钮将显示适用的实体原则修饰符菜单。
有关详细信息,请参阅公差带实体原则修饰符 (ASME)公差带实体要求 (ISO)
9. "可选修饰符"(Optional Modifiers)
单击此按钮将显示可选修饰符 (例如,延伸公差带等) 菜单
有关详细信息,请参阅可选修饰符 (ASME)可选修饰符 (ISO)
10. "基准参考框选择器"(Datum Reference Frame Selector)
单击此按钮将显示适用的基准参考框架 (DRF) 菜单以及可将新建 DRF 添加到模型的选项
有关详细信息,请参阅基准参考框选择器
