以下示例是线性尺寸、角度尺寸、直径尺寸和半径尺寸中的 Z 延伸线。

在下图中，Z 延伸线与尺寸界线距离最近的曲面边相连。

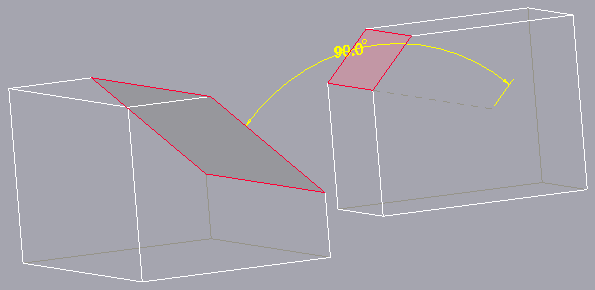

下图显示角度尺寸的 Z 延伸线。

对于具有两个箭头的直径尺寸，Z 延伸线将从每个箭头开始延伸，如下图所示。

对于具有一个箭头 (无延伸) 的半径尺寸，单条 Z 延伸线将从参考延伸到尺寸箭头，如下图所示。

对于显示有指引线延伸到中心的反向箭头的半径尺寸，存在两条 Z 延伸线。一条线延伸到参考，而另一条线延伸到参考中心。
