注释的参考对话框

“参考”(References) 对话框包含三个收集器、“单一”(Individual)、“曲面集”(Surface Sets) 和“链”(Chains)。这两个收集器用于显示和选择当前注释的参考，注释可以是 Creo Parametric 3.0 及更早版本中的注释以及新型注释。

• “单一”(Individual) - 打开“参考”(References) 对话框时，默认情况下，此收集器处于活动状态。以下分类可用于参考。放置注释或选择其他参考时，将显示以下图标：

图标	说明
- 语义放置参考	注释放置在曲面上。默认情况下，所收集的是强参考。
- 附加语义参考	选择了其他曲面。默认情况下，所收集的是弱参考。
- 非语义放置参考	选择了参考，如边、顶点。默认情况下，所收集的是弱参考。
- 非语义参考	选择了旧式注释。默认情况下，所收集的是弱参考。
- 非语义参考	仅适用于尺寸放置。默认情况下，所收集的是强参考。
- 附加语义非放置参考	选择由“曲面集”(Surface Sets) 收集器收集的目的曲面和曲面。默认情况下，所收集的是弱参考。

◦ 目的链是一个弱附加非语义非放置参考。所收集的参考通过

指示。

◦ 坐标系是一个弱附加非语义非放置参考。所收集的参考通过

图标指示。

• “曲面集”(Surface Sets) - 使用基于规则的曲面集合来收集单个曲面和其他非放置注释语义参考。所收集的参考在默认情况下是弱参考，由

图标表示。

• “链”(chain) - 收集附加非语义非放置注释参考作为手动或基于规则的链集合。所收集的参考在默认情况下是弱参考，通过

图标表示。

• “强”(Strong) 列提供了可用于为参考分配强状态的复选框。选中此复选框时，参考被视为强。在某种情况下，当此复选框处于非活动状态时，参考被视为弱。将指针悬停在“强”(Strong) 复选框上方时，系统将显示“强/弱参考”(Strong/ Weak Reference) 工具提示。分配到特定参考的强或弱状态会在重新生成过程中影响参考的行为。

• “参考说明”(Reference Description) 列可用于键入说明实际参考的文本。默认情况下，“参考说明”(Reference Description) 列的单元格为空

默认情况下，“参考”(Reference) 和“类型”(Type) 列可见；“强”(Strong) 和“参考说明”(Reference Description) 列已隐藏。可使用“注释列”(Annotation Columns) 对话框调整列的可见性。右键单击“参考”(Reference) 列的标题，然后单击“列”(Columns)。

为刚创建的注释显示“参考”(References) 对话框时，参考收集器会提供用于注释定义的放置参考列表。

为转换的继承注释显示“参考”(References) 对话框时，“参考”(References) 收集器会提供用于注释定义的放置参考列表。由于放置参考可用于创建的注释，所以其确定和显示方式完全相同

在继承注释转换的过程中，系统将在“参考”(Reference) 收集器中根据以下规则确定和显示非放置参考 (如果已为初始继承注释定义)：

• 当确定的参考与收集器中已经存在的放置参考相匹配时，系统将忽略此类参考。此类行为可避免列表中出现重复条目。

• 如果确定的参考为非语义参考，则此参考会显示在“参考”(References) 收集器中，并以相应的类型图标

进行标记。

• 如果确定的参考为语义参考，则此参考会显示在“参考”(References) 收集器中，并以相应的类型图标

进行标记。对于几何公差和基准目标，曲面参考被视为语义参考。对于 DFS，语义参考包括曲面、基准平面和基准轴。

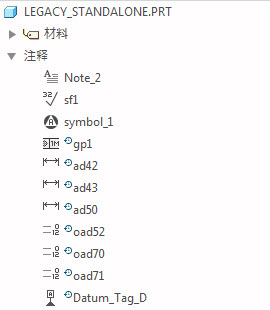

如果检索包含继承独立注释的文档，则继承尺寸、几何公差和基准特征符号 (基准标记) 将在注释图标上方标有下图所示的

标志

使用相应功能区修改继承的独立注释 (尺寸、几何公差、基准特征符号或基准标记) 时，系统会自动将注释转换为属于功能区注释特征的注释元素

使用“参考”(References) 对话框或使用常规编辑参考功能为以下独立注释添加或重新定义参考时，注释将转换为注释元素。

编辑注释的连接点时，注释会转换为注释元素。仅为当前注释执行隐式转换，其余所有注释仍保持其当前状态。

“转换”(Convert) 命令适用于单个选定的可转换注释以及选定注释组 (其中至少一个注释为转换主题)。如果所选内容不包含可转换的继承注释，则系统将禁用此命令。调用此命令时，系统会将所有选定的可转换独立注释转换为注释元素。

如果当前文档包含作为转换主题的注释，则“转换所有”(Convert All) 命令适用于单个选定的注释以及选定注释组。如果当前文档不包含可转换的继承注释，则系统将禁用此命令。调用此命令时，系统会将当前文档中可用的所有可转换独立注释进行转换。

显示“参考”(References) 对话框时，参考收集器将始终处于激活状态。此收集器可用于选择要用作当前注释附加语义参考的模型几何。

每个选定的曲面都会自动添加到活动的附加语义参考收集器中。所有添加到收集器的语义参考均默认标记为弱

参考检查适用于注释特征中使用的注释元素以及独立注释。如果在检查过程中检测到了参考失败，则系统将显示以下注释，用户通知的级别取决于失败参考的放置/非放置和强/弱类型。

• 如果标记为“强”(Strong) 的放置参考被视为失败，则实际注释元素所属的整个注释特征都将在模型树中以感叹号标志

进行标记。属于此注释特征的注释元素不会显示在模型树 (位于失败的特征下) 以及细节树中。属于此注释特征的注释元素不会显示在图形区域中。

• 如果标记为“弱”(Weak) 的放置参考被视为失败，则实际注释元素所属的整个注释特征都将在模型树中以警告标志

进行标记。属于此注释特征的注释元素将显示在模型树 (位于失败的特征下) 以及细节树中。失败的注释元素不会显示在图形区域中。但是，会在图形区域中显示属于相同注释特征的非失败注释元素。

• 如果标记为“强”(Strong) 的非放置参考被视为失败，则实际注释元素所属的整个注释特征都将在模型树中以感叹号标志

进行标记。属于此注释特征的注释元素将显示在模型树 (位于失败的特征下) 以及细节树中。属于此注释特征的注释元素将显示在图形区域中。

• 如果标记为“弱”(Weak) 的非放置参考被视为失败，则实际注释元素所属的整个注释特征都将在模型树中以警告标志

进行标记。属于此注释特征的注释元素将显示在模型树 (位于失败的特征下) 以及细节树中。属于此注释特征的注释元素将显示在图形区域中。
