要为样条插入尺寸

要为样条插入尺寸

1. 单击“注释”(Annotate) >

“尺寸”(Dimension) 或单击

“参考尺寸”(Reference Dimension)。“选择参考”(Select Reference) 对话框随即打开。

2. 在“选择参考”(Select Reference) 对话框中选择一个参考选项：

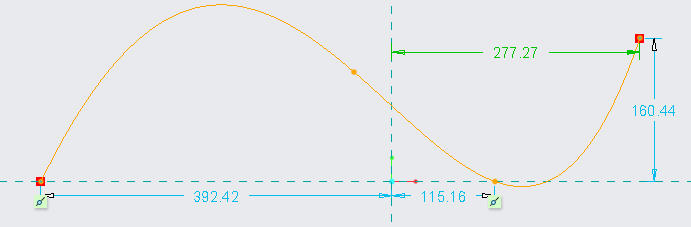

3. 选择要进行尺寸标注的样条几何。选定样条几何将被突出显示。

4. 按住 CTRL 键并在突出显示的样条上选择另外一点。根据您在样条上选择的点，将创建切点 (距离选定点最近的切点) 之间的尺寸。

将显示竖直尺寸或水平尺寸的镜像图像。您可以单击鼠标右键，然后在快捷菜单中将尺寸类型选择为“平行于”(Parallel To) 或“垂直于”(Perpendicular To)。您可拖动镜像图像并指定放置新尺寸的位置。

此外，如果样条的端点可供选择，则可以选择这些端点作为参考，以创建线性尺寸。

单击鼠标中键完成创建尺寸。放置尺寸后将显示“尺寸”(Dimension) 功能区。您可以编辑多个尺寸属性，或创建另一个尺寸。
