指定投影公差区域

指定投影公差区域

单击“注释”(Annotate) >

“几何公差”(Geometric Tolerance)。“几何公差”(Geometric Tolerance) 功能区选项卡随即打开。

使用“符号”(Symbols) 命令，可以为以下类型的几何公差指定突出公差带：倾斜度、垂直度、平行度和位置。

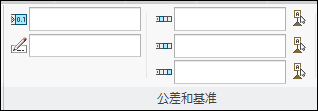

使用“公差和基准”(Tolerance & Datum) 组中的文本框，可以指定公差带的值。

描述突出公差带的字符串在图形窗口中形成并分配到几何公差。要为字符串输入符号，请使用“符号”(Symbols) 组中的符号。下图所示是一个字符串示例。

• 在“公差和基准”(Tolerance & Datum) 组的文本框中输入的值只能形成一个字符串。

• 如果尝试输入的字符串无效，则将显示一条警告消息，且突出显示文本框中的值。

要通过以下方式将值添加到字符串，请使用“附加文本”(Additional Text) 组中的文本框：

• 文本放置在字符串上方

• 文本放置在字符串下方

• 文本放置在右侧

• 文本放置在左侧

• 前缀

• 后缀
