PTC Creo ModelCHECK Teacher:早期拔模和倒圆角
Creo ModelCHECK 会对模型中的特征数目进行计算,以确保没有倒圆角或拔模在所有特征的第一个指定百分比中创建。此百分比在由系统管理员定义的配置文件中指定。
早期拔模和倒圆角导致的问题
拔模特征用在模具和铸件中。使用拔模时,通常将其应用到模型的所有曲面。因此,在模型创建即将结束时再应用拔模是一个很好的设计习惯;这样可避免出现不需要的父子关系,而且只需一个步骤即可应用拔模。
倒圆角通常在设计完毕后再应用到零件,以给出最终外观,并消除锐边。如果它们在设计阶段加入到模型的时间过早,那么当添加附加特征时可能会影响模型,并可能会创建不需要的“父子关系”。

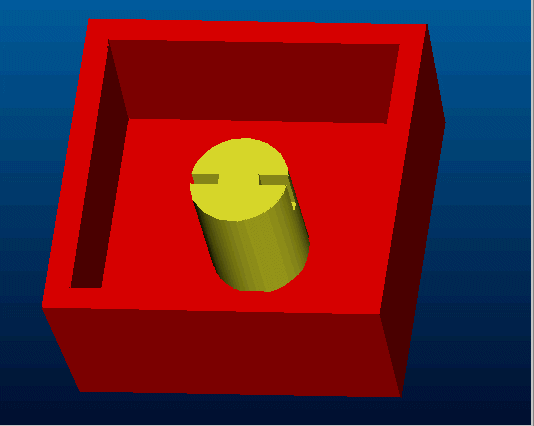

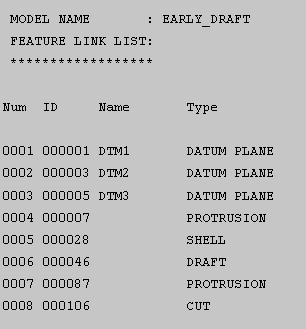

在上面的示例中,拔模在设计阶段被过早地添加到按钮上,结果壳、伸出项和切口都没有适用的拔模。此零件将无法进行模制。
