关于识别倒圆角和倒角

关于识别倒圆角和倒角

“倒圆角/倒角”(Rounds/Chamfers) 工具使用几何标准识别倒圆角和倒角曲面。选择四个命令中的一个命令，以将对应曲面标记为倒圆角、非倒圆角、倒角或非倒角。

若某曲面被标记为倒圆角或倒角，则系统会在 Creo Flexible Modeling 操作期间移除并重新创建该曲面。若不希望系统移除并重新创建特定的倒圆角或倒角几何，则可以将其标记为非倒圆角或非倒角。

保存已识别几何时，将创建“识别倒圆角”、“非倒圆角”、“识别倒角”或“非倒角”特征。

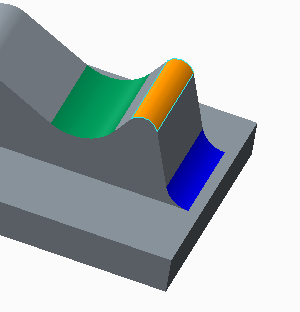

在识别期间，模型的曲面和边以不同的颜色显示。这些不同的颜色取决于如何针对倒圆角和倒角识别几何。每种颜色主题中的颜色外观均不同。

识别颜色使用系统颜色。要查看每个主题的系统颜色：

1. 单击“文件”(File) >

“选项”(Options)。窗口随即打开。

2. 选择“系统外观”(System Appearance)。

3. 在“系统颜色”(System Colors) 旁，选择要查看的颜色主题。

4. 在“全局颜色”(Global Colors) 下，单击“图形”(Graphics) 旁的箭头以展开组。

下表显示了基于识别的几何定义、表示几何的系统颜色名称以及不同主题中的系统颜色外观。

几何定义	系统颜色	光源	默认值	深色
识别几何由当前特征识别的几何。	预览几何
标记的几何已由上一特征标记为倒圆角或倒角的几何。对于倒圆角特征，仅显示倒圆角。对于倒角特征，仅显示倒角。	钣金件
固定几何 “固定”条件所添加至的倒圆角或拖动几何。“固定”条件有无相切关系均可。	曲线
