输出变量

Creo Flow Analysis > 预处理 > 定义物理 > 热 > 输出变量

输出变量

本节将介绍可从热模块获取的输出。以下类型的数据可用于“热”(Heat) 模块中的输出：

• 主变量

• 属性

• 衍生变量

• 边界变量

• 积分数量

• 热系数分布

• 通量分布

• 速度分布

• 温度分布

主变量输出

主变量是给定模块和模型集的基本变量，也是求解的必需变量。它们可能会出现在选定几何要素的 GUI 查看窗口中，并输出到 ASCII 文件 Filename_points.txt 中，还可以在 GUI 中以点探针的 X-Y 图形式进行查看。

热模块的主变量
GUI 中的标签	GUI X-Y 坐标图菜单中的标签	points.txt 中的标签	integral.txt 中的标签	定义	单位	显示/输出选项
温度	温度	T_	NA	温度	K	某点处以及 GUI 显示窗口中

• 点探针的主变量会自动激活，并且存储在 ASCII 文件 Filename_points.txt 中

• 主变量将输出到 Filename_points.txt。这些变量可以进行选择，并将出现在 X-Y 图中。

• 主变量针对选定几何要素 (例如边界、衍生曲面、界面、流线、粒子和体积块) 自动激活，具体取决于选定的模块和模型。

• “热”(Heat) 模块的主变量可以出现在选定几何要素的 GUI 查看窗口中。

属性变量输出

属性变量为域中的流体和实体的物理属性，并且需要作为解决方案的一部分来使用。这些变量可以出现在选定“几何要素”(Geometric Entities) 的 GUI 查看窗口中。它们也会输出到 ASCII 文件 Filename_points.txt 中，并以点探针的 X-Y 图形式出现在 GUI 中。

热模块的物理属性
GUI 变量列表中的标签	GUI X-Y 坐标图菜单中的标签	points.txt 中的标签	integral.txt 中的标签	定义	单位	显示或输出选项
热导率	NA	NA	NA	有效的传导率	W/m-K	某点处以及 GUI 显示窗口中
热容量	NA	NA	NA	有效的热容量	J/kg-K	某点处以及 GUI 显示窗口中

“热”(Heat) 模块的物理属性输出：

• 针对选定几何要素 (点探针除外) 自动激活，具体取决于选定模型。

• 可以出现在选定几何要素 (例如边界、衍生曲面、界面、流线、粒子或体积块) 的 GUI 查看窗口中。

衍生变量输出

衍生变量是通过主变量计算的工程数据。这些变量不需要作为解决方案的一部分来使用，但是，衍生变量可以提供用于分析结果的有价值信息。衍生变量可以出现在选定几何要素的 GUI 查看窗口中，还可以输出到 ASCII 文件 Filename_points.txt 中并以选定点探针的 X-Y 图形式出现在 GUI 中，或者二者皆有。

热模块的衍生变量
GUI 衍生变量列表中的标签	GUI X-Y 坐标图菜单中的标签	point.txt 中的标签	integral.txt 中的标签	定义	单位	显示或输出选项	备注
总焓	总焓	Et_	NA	总焓	J	某点处以及 GUI 显示窗口中
总内能	总内能	Ht_	NA	总内能	J/kg	相同
总温度	总温度	Tt_	NA	总温度	K	相同

“热”(Heat) 模块的衍生变量输出如下所述：

• 针对选定几何要素 (点探针除外) 自动激活，具体取决于选定模型。

• 可以出现在选定几何要素 (例如边界、衍生曲面、界面、流线、粒子和体积块) 的 GUI 查看窗口中。

边界变量输出

边界变量为与边界相关联的数据。这些变量不需要作为解决方案的一部分来使用，但是，边界变量可以提供用于分析结果的有价值信息。它们可以出现在选定几何要素的 GUI 查看窗口中。

热流量模块的衍生变量
GUI 衍生变量列表中的标签	GUI X-Y 坐标图菜单中的标签	points.txt 中的标签	integral.txt 中的标签	定义	单位	显示或输出选项	备注
热流密度	NA	NA	NA		W/m2	GUI 显示窗口中	边界和界面
热系数	NA	NA	NA		W/m2-K	同上	同上

积分数量输出

集成的输出为针对边界、界面或体积块集成的量。当输出可用并激活时，会存储在 ASCII 文件 Filename_integrals.txt 中，并且还能够以 X-Y 图形式出现在 GUI 中。

热模块的集成值
GUI 属性中的标签	GUI 图菜单中的标签	integral.txt 中的标签	单位	定义	相关几何要素
温度	温度	T	K	区域平均温度	边界和界面
总温度	总温度	Tt	K	区域平均总温度	边界和界面
单位面积通量	通量	q	W/m2	区域平均热流密度	边界和界面
总通量	总通量	Q	W	总热流密度	边界和界面
质量平均总焓	质量平均总焓	Tt_m	J/kg	质量平均焓	边界和界面
T	T	T	K	体积块平均温度	体积块
质量平均温度	质量平均温度	T_m	K	质量平均温度	体积块
焓	焓	h	J/kg	体积块平均焓	体积块
质量平均焓	质量平均焓	h_m	J/kg	质量平均总焓	体积块
集成焓	集成焓	H	J	体积块平均内能	体积块
总焓	总焓	ht	J/kg	体积块平均总内能	体积块
质量平均总焓	质量平均总焓	ht_m	J/kg	质量平均焓	体积块
集成总焓	集成总焓	Ht	J	内能总和	体积块
能量	能量	e	J/kg	平均焓	体积块
质量平均能量	质量平均能量	e_m	J	质量平均焓	体积块
集成能量	集成能量	E	J	能量总和	体积块
总能量	总能量	et	J/kg	平均总能量	体积块
质量平均总能量	质量平均总能量	et_m	J/kg	质量平均总能量	体积块
集成总能量	集成总能量	Et	J	总内能总和	体积块

热系数分布的输出

选定“边界”(Boundaries) 的热系数分布可作为单独的文件 Filename_boundary_h_bc.txt 输出。在“属性”(Properties) 面板中，系统会为“热”(Heat) 模块下的选定“边界”(Boundary) 激活热系数分布输出。

边界的热系数和坐标都会存储在 Filename_boundary_h_bc.txt 中：

选择“稳态”(Steady) 状态时，热系数分布会在运行结束时输出一次。选择“瞬态”(Transient) 时，热系数分布会在运行结束时以与保存结果文件的频率相同的频率输出。

热系数分布适用于“出口”(Outlet)、“指定的温度”(Specified Temperature) 以及“指定总温度”(Specify Total Temperature) 边界。

通量分布的输出

在“属性”(Properties) 面板中，系统会为“热”(Heat) 模块下的选定“边界”(Boundary) 激活“通量分布”(Flux Distribution) 输出。选定“边界”(Boundary) 的通量分布可以输出到文件 Filename_boundary_q_bc.txt 中。

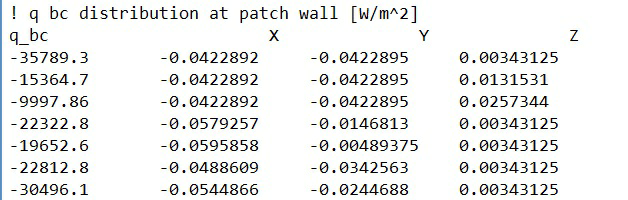

存储在 Filename_boundary_q_bc.txt 中的边界通量和坐标如下所示：

通量分布会在“稳态”(Steady) 状态运行结束时输出一次，或者在“瞬态”(Transient) 状态运行结束时以与保存结果文件的频率相同的频率输出。“通量分布”(Flux Distribution) 仅适用于“隔热”(Adiabatic)、“对流/辐射”(Convection/Radiation)、“出口”(Outlet)、“指定的热流密度”(Specified Heat Flux)、“指定的温度”(Specified Temperature) 以及“指定总温度”(Specify Total Temperature) 边界。

温度分布的输出

在“属性”(Properties) 面板中，系统会为“热”(Heat) 模块下的选定边界激活温度分布输出。

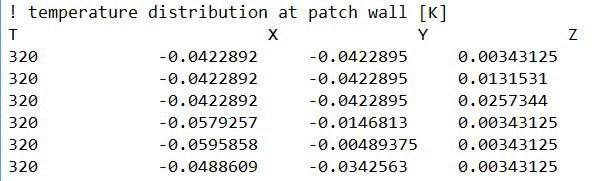

选定边界的温度分布可以输出为单独的文件 Filename_boundary_temperature.txt。存储在 Filename_boundary_temperature.txt 中的“边界”(Boundary) 的坐标和温度为：

“温度分布”(Temperature Distribution) 会在“稳态”(Steady) 状态运行结束时输出一次，或者在“瞬态”(Transient) 运行结束时以与保存结果文件的频率相同的频率输出。“温度分布”(Temperature Distribution) 适用于“隔热”(Adiabatic)、“对流/辐射”(Convection/Radiation)、“出口”(Outlet)、“指定的热流密度”(Specified Heat Flux)、“指定的温度”(Specified Temperature)、“指定总温度”(Specify Total Temperature)、“对称”(Symmetry) 以及“边界”(Boundaries)。
