练习 2 - 更改场景
1. 如果练习 1 的模型仍处于打开状态，请转至步骤 5，否则，请转至步骤 2。
2. 打开 chair.asm。这是您在完成练习 1 后保存的模型。
3. 要开始渲染，请单击“应用程序”(Applications) > Render Studio。Render Studio 选项卡随即在功能区中打开，渲染开始。
4. 单击
“透视图”(Perspective View) 将显示由正交视图更改为透视图。此操作可在编辑场景前将零件置于正确的透视图中。
5. 单击
“场景”(Scenes) >
“编辑场景”(Edit Scene)。
“场景编辑器”(Scene Editor) 对话框随即打开。
6. 在“库”(Gallery) 中，找到 indoor_room_scene。请注意，当前的默认设置 (chair_scene) 为浅蓝色。

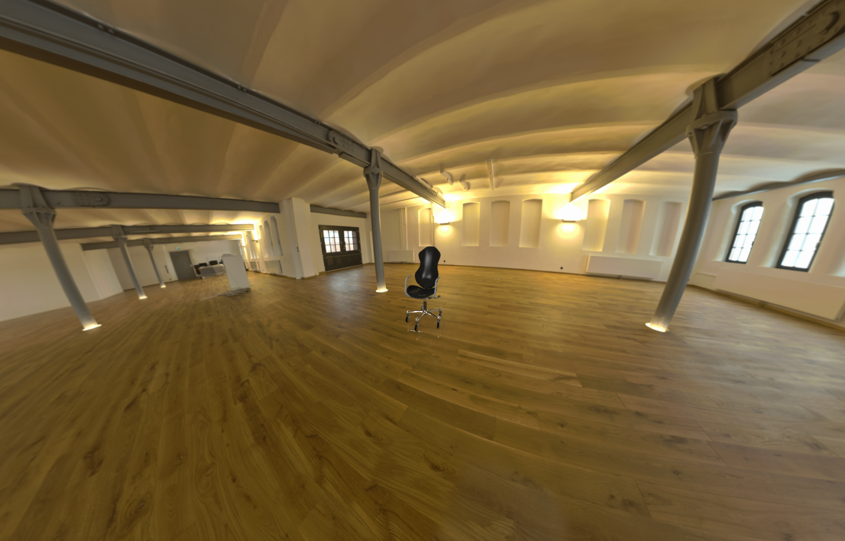

7. 双击 indoor_room_scene。椅子所在的场景发生更改。通过缩小模型进行场景实验。随着椅子越来越小，您可以看到更多场景。
添加场景时，场景背景会发生变化，新的光照功能随即添加，而现有光照也会改变：
8. 在“场景编辑器”(Scene Editor) 对话框中，选中“将模型与场景一起保存”(Save scene with model) 复选框。这样可确保您选定的场景与模型一起保存，而且当您下次在 Creo Render Studio 中打开模型时会显示。

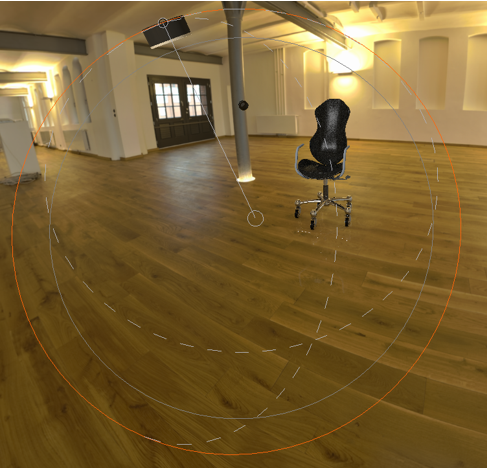

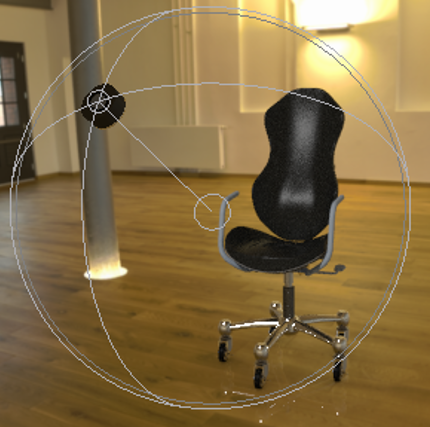

9. 单击“光源”(Lights) 选项卡。在“光源”(Lights) 选项卡中，您可移动两个默认光源：default distant 和 distant1，或添加新光源。通过单击 default distant 和 distant1 进行实验，并观察光照的变化情况。这些线表示光源形成的球以及聚光灯的目标。
10. 通过执行下表中的操作进行光照实验：

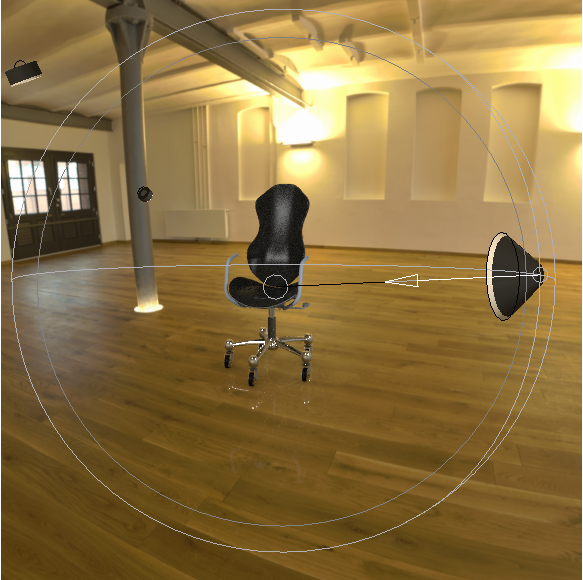

单击  添加新聚光灯。聚光灯 spot1 会添加至列表中。 | |

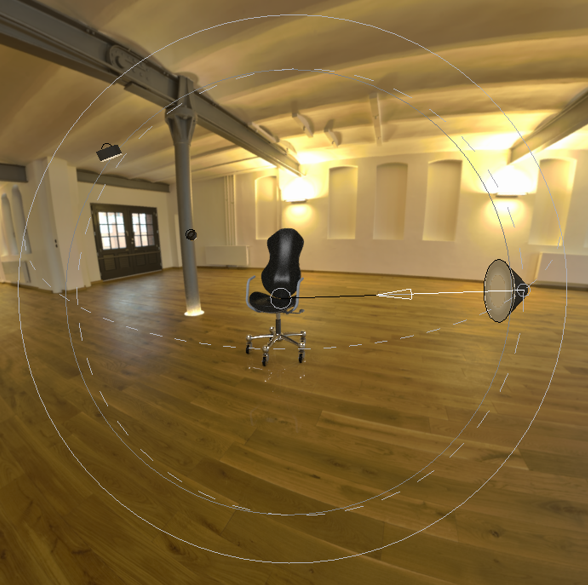

通过向外拖动光源周围最外层的圆可增加光源的宽度。 | |

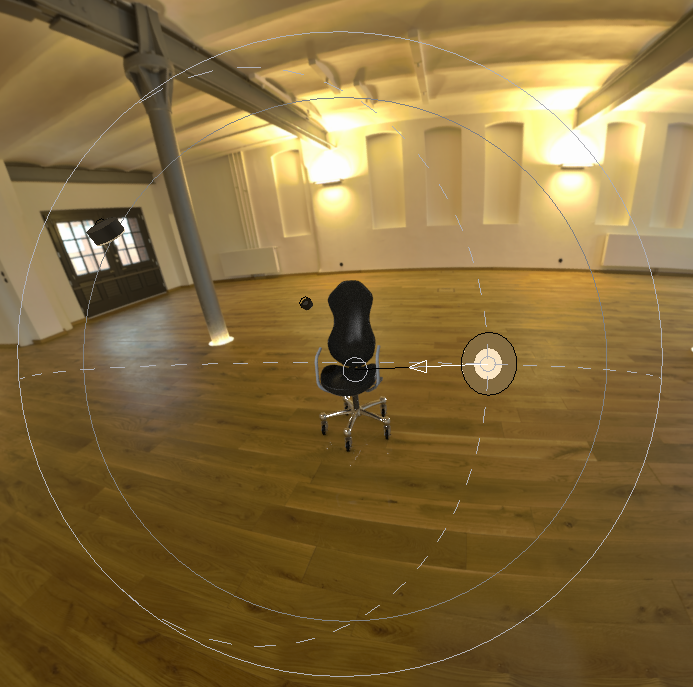

• 在“锁定到”(Lock To) 框中，选择“模型”(Model)。此操作可将光源锁定至模型 • 将“角度”(Angle) 滑块移动至 180 以扩大角度，降低光源的集中性。 | |

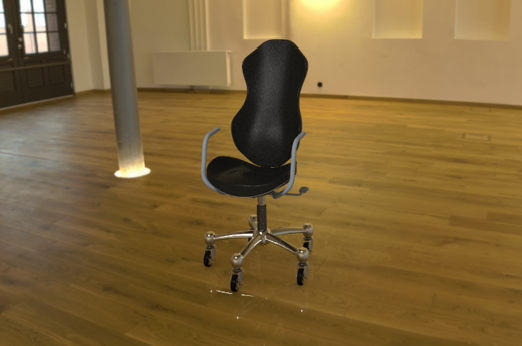

选择“启用阴影”(Enable Shadows) 和“显示光源”(Show Light) 复选框，然后将各个滑块移动至下述所列的值： • “焦点”(Focus) - 100 • “柔和度”(Softness) - 30 • “强度”(Intensity) - 5 椅子的照明区域会发生变化。 | |
11. 单击“关闭”(Close)，关闭“场景编辑器”(Scene Editor) 对话框。
12. 按照如下所述的其中一个操作继续进行：
◦ 转至练习 3。
◦ 单击“文件”(File) > “保存”(Save)，保存模型。您可以稍后继续练习 3。
