练习 3 - 实时渲染

练习 3 - 实时渲染

进行实时渲染时，您可以看到方向更改时模型外观的变化情况。这将为您提供最新的模型视图，从而让您确切了解在当前位置进行渲染后的效果。

1. 如果练习 2 的模型仍处于打开状态，请转至步骤 5，否则，请转至步骤 2。

2. 打开 chair.asm。这是您在完成练习 2 后保存的模型。

3. 要开始渲染，请单击“应用程序”(Applications) > Render Studio。Render Studio 选项卡随即在功能区中打开，渲染开始。

4. 单击

“透视图”(Perspective View) 将显示由正交视图更改为透视图。此操作可在编辑场景前将零件置于正确的透视图中。

5. 在

“实时渲染”(Real-Time Rendering) 下，单击“实时”(Real-Time) > “实时设置”(Real-Time Settings)。“实时渲染设置”(Real-Time Rendering Settings) 对话框随即打开。

6. 通过执行下表中的操作进行实时渲染实验：

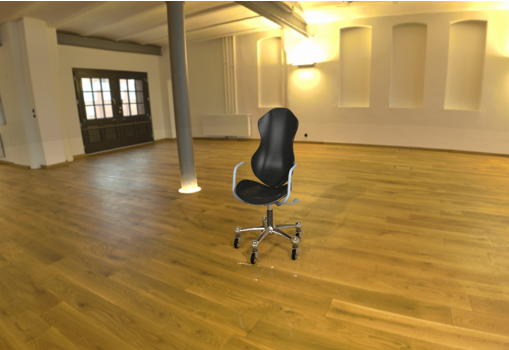

选择“自身阴影”(Self Shadows) 和“地面照明”(Ground Illumination) 复选框并清除所有其他复选框。选中“自身阴影”(Self Shadows) 后，模型如同在现实中一样在其自身上投影。选中“地面照明”(Ground Illumination) 后，模型周围的地面将亮起，阴影更容易看到。

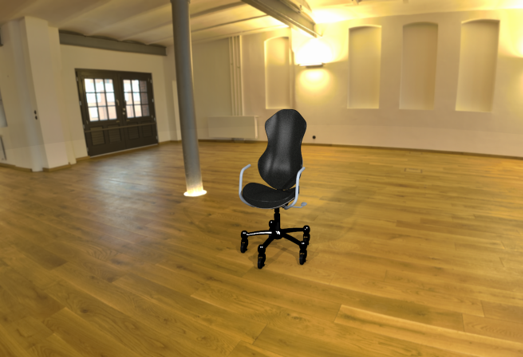

将“光线反射”(Ray Bounces) 滑块移动至 0。这将禁用所有来自模型的光线反射，从而不会影响其他曲面。

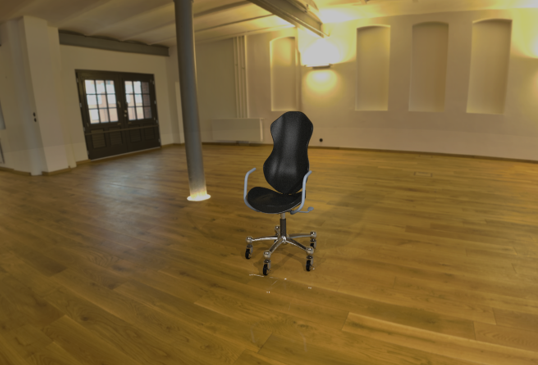

将“光线反射”(Ray Bounces) 滑块移动至 50，观察光从对象上反射后的效果。

7. 单击“确定”(OK) 接受在“实时渲染设置”(Real-Time Rendering Settings) 对话框中所做的更改。

8. 按照如下所述的其中一个操作继续进行：

◦ 转至练习 4。

◦ 单击“文件”(File) > “保存”(Save)，保存模型。您可以稍后继续练习 4。
