旋转和移动截面梁

旋转和移动截面梁

1. 单击“框架”(Framework)，然后在“截面梁”(Profiles) 组中单击“操作”(Operations) >

“移动截面梁”(Move Profile)。“移动截面梁”(Move Profile) 对话框随即打开。

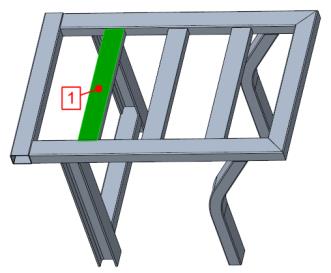

2. 选择下图中突出显示的截面梁作为要旋转的截面梁。

3. 在“旋转”(Rotate) 下，单击

。在预览情况下，选定截面梁旋转了 90 度。

4. 单击“重复”(Repeat) 或单击鼠标中键以完成旋转。

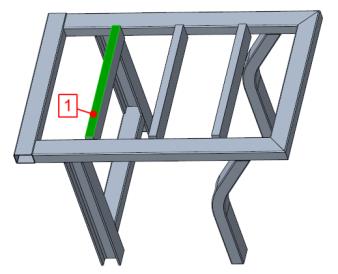

5. 在模型上重新选择下图中突出显示的截面梁作为要移动的截面梁。

6. 在“移动”(Move) 下单击

。在预览情况下移动截面梁，使其左上边与截面梁参考曲线对齐。

7. 在“移动”(Move) 下单击

。在预览情况下移动截面梁，使其中上部分与截面梁参考曲线对齐。

8. 请注意，由于截面梁已阵列化，因此阵列中的其他实例也会随之更改。

9. 单击“重复”(Repeat) 或单击鼠标中键以完成旋转。

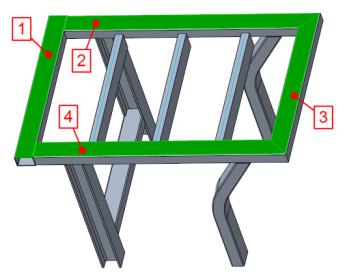

10. 参考下图中的注解 1 至注解 4，在模型的突出显示曲面上选择要移动的四条截面梁。

11. 在“移动”(Move) 下单击

。在预览情况下移动截面梁，使其选定曲面与参考曲线对齐。

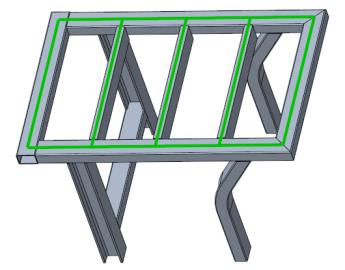

12. 单击“确定”(OK)。您的模型应类似于如下所示的模型：
