装配新的端板连接器
1. 单击“框架”(Framework) > “新建连接器元素”(New Connector Element)“从库中选择”(Select from Library) 对话框将会打开。
2. 单击“钢结构 MM”(STEEL CONSTRUCTION MM) > “非标准”(NONSTANDARD),然后选择“端板”(END PLATE)“新建元件”(New Component) 对话框将会打开。
3. 单击“下一步”(Next)
4. “元素定义”(Element Definition) 对话框将会打开。您可以通过该对话框配置连接器元素,并选择放置所需的参考。

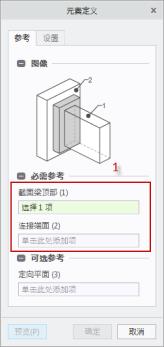

5. 首先,定义用于放置连接器元素的参考。您可在该对话框打开“参考”(References) 选项卡且其第一个参考收集器处于活动状态时立即开始选择参考。

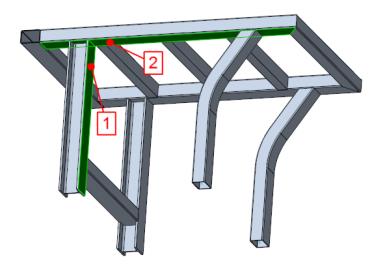

a. 参考下图中的注解 1,选择上部截面梁端点附近突出显示的工字梁曲面。
b. 第二参考收集器变为活动状态。参考注解 2,选择矩形管突出显示的下曲面。

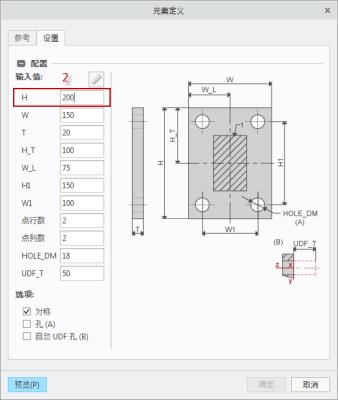

6. 切换至“元素定义”(Element Definition) 对话框的“设置”(Settings) 选项卡,以定义端板的尺寸值。
a. H 框中,输入 250
7. 单击“预览”(Preview) 以查看组装端板的预览。如果需要,请重复步骤 5 和 6,以选择不同的参考或输入不同的尺寸。

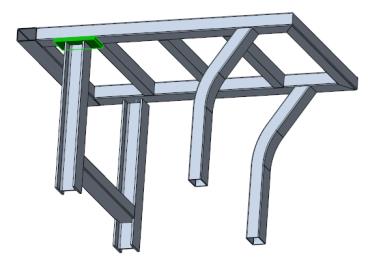

8. 单击“确定”(OK)。按下图所示装配端板并缩短竖直工字梁。
9. 单击“关闭”(Close) 以关闭“新建元件”(New Component) 对话框。
