修改端板连接器
1. 单击
“框架”(Framework)，然后在
“元件”(Components) 组中单击
“操作”(Operations) >
“修改元件”(Modify Component)。
“选择”(Select) 对话框打开。
2. 在要修改的元件中选择端板。
3. 多次将端板组装为相同的模型时，“修改选项”(Modify Options) 对话框随即打开。请确保“修改所有元素”(Modify all elements) 处于选中状态以修改所有实例。单击“确定”(OK)。“元素定义”(Element Definition) 对话框将会打开。
4. 在 W 框中，输入 120。
5. 选中复选框“孔”(Holes) 以在板内激活孔阵列。
6. 要定义孔阵列的高度和宽度，请在 H1 框中输入 200，在 W1 框中输入 80。
7. 单击“预览”(Preview) 以查看已修改端板的预览。如有必要，请修改其他尺寸或选项。

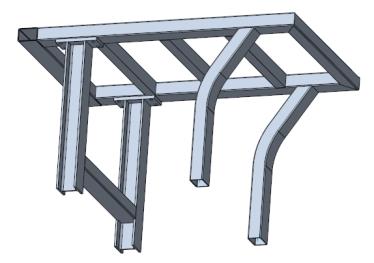

8. 单击“确定”(OK)。端板的所有实例均已进行修改。您的模型应类似于如下所示的模型：
