混合罐：练习 3 - 准备网格
网格是由 CAD 曲面定义的所有封闭几何的内部和/或外部的计算网格。

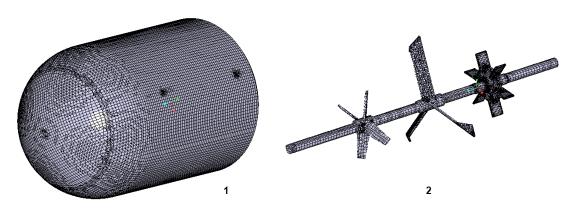

生成网格
• 1 = 定子
• 2 = 转子
1. 在 Flow Analysis 树中，选择
“域”(Domains)。
2. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，为“网格生成”(Mesh Generation) 键入以下值：
◦ “最大单元大小”(Maximum Cell Size) - 0.01
◦ “最小单元大小”(Minimum Cell Size) - 0.001
◦ “曲面单元大小”(Cell Size on Surfaces) - 0.01
值将保留为默认设置。您可以根据需要进行更改。
3. 单击
“生成网格”(Generate Mesh) 为流体域创建网格。
4. 选择
“域”(Domains)。
5. 在“属性”(Properties) 面板的“视图”(View) 中，将“保留绘图”(Keep drawing)、“网格”(Grid) 和“轮廓”(Outline) 设置为“是”(Yes)。边界 FLUID_ROTOR 的网格将显示在图形窗口中。
6. 在
“边界条件”(Boundary Conditions) >
“普通边界”(General Boundaries) >
“界面”(Interface) 下，右键单击
FLUID_ROTOR/FLUID_STATOR 并选择
“分隔和连接”(Separate and Connect)。

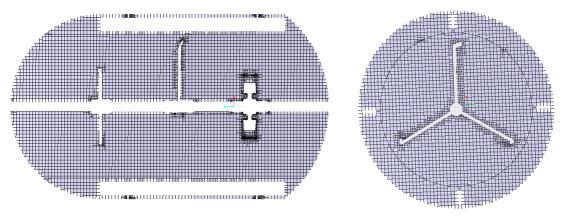

查看网格
• 1 = 截面 01
• 2 = 截面 02
1. 清除
“Flow Analysis 主体”(Flow Analysis Bodies)。
2. 在
“后处理”(Post-processing) 组中，单击
“剖视图”(Section View)。
Section 01 属性对话框随即出现。
3. 按如下所示设置选项的值：
◦ “类型”(Type) -“平面 Y”(Plane Y)
◦ “任意平面”(Arbitrary Plane) - 0
4. 在“属性”(Properties) 面板的“视图”(View) 中，将“保留绘图”(Keep drawing)、“网格”(Grid) 和“轮廓”(Outline) 设置为“是”(Yes)。截面的网格随即显示在图形窗口中。
5. 在
“后处理”(Post-processing) 组中，单击
“剖视图”(Section View)。
Section 02 属性对话框随即出现。
6. 按如下所示设置选项的值：
◦ “类型”(Type) -“平面 Z”(Plane Z)
◦ “任意平面”(Arbitrary Plane) - 0.575
7. 选择 Section 02。
8. 在“属性”(Properties) 面板的“视图”(View) 中，将“保留绘图”(Keep drawing)、“网格”(Grid) 和“轮廓”(Outline) 设置为“是”(Yes)。截面的网格随即显示在图形窗口中。
9. 单击
“生成网格”(Generate Mesh) 为流体域创建网格。
10. 选择
“域”(Domains)。
11. 在“属性”(Properties) 面板的“视图”(View) 中，将“保留绘图”(Keep drawing)、“网格”(Grid) 和“轮廓”(Outline) 设置为“是”(Yes)。边界 FLUID_ROTOR 的网格将显示在图形窗口中。
12. 在
“边界条件”(Boundary Conditions) >
“普通边界”(General Boundaries) >
“界面”(Interface) 下，右键单击
FLUID_ROTOR/FLUID_STATOR 并选择
“分隔和连接”(Separate and Connect)。
