卡车的外部气流：练习 6 - 分析结果
本练习介绍了如何在仿真期间及之后分析结果。要隐藏 CAD 曲面 (非流体域)，请在“显示”(Show) 组中的 “Flow Analysis 主体”(Flow Analysis Bodies) 和 “CAD 主体”(CAD Bodies) 之间进行切换。单击 “XY 坐标图面板”(XYPlot Panel) 查看 XY 坐标图。

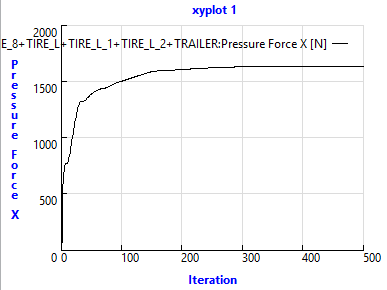

出图压力
1. 在 Flow Analysis 树中，单击 “边界条件”(Boundary Conditions) > “普通边界”(General Boundaries) 下的“默认”(Default)。
2. 选择“默认”(Default) 下的所有边界。
3. 单击 “XY 坐标图”(XYPlot)。新要素 xyplot1 将添加到 Flow Analysis 树中的“结果”(Results) > “衍生曲面”(Derived Surfaces) > “XY 坐标图”(XY Plots) 中。
4. 选择 xyplot1。
5. 在“属性”(Properties) 面板中，将“变量”(Variable) 设置为“[流量] 压力 X”([Flow] Pressure Force X)。
6. 将“模式”(Mode) 设置为“组合线”(Combine Lines)。
7. 根据需要单击 “停止”(Stop) 和 “运行”(Run)。

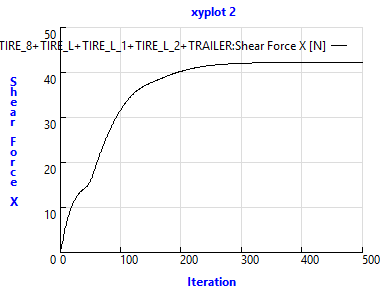

出图剪切力
1. 在 Flow Analysis 树中，单击 “边界条件”(Boundary Conditions) > “普通边界”(General Boundaries) 下的“默认”(Default)。
2. 选择“默认”(Default) 下的所有边界。
3. 单击 “XY 坐标图”(XYPlot)。新要素 xyplot2 将添加到 Flow Analysis 树中的“结果”(Results) > “衍生曲面”(Derived Surfaces) > “XY 坐标图”(XY Plots) 中。
4. 选择 xyplot2。
5. 在“属性”(Properties) 面板中，将“变量”(Variable) 设置为“[流动] 剪切力 X”([Flow] Shear Force X)。
6. 将“模式”(Mode) 设置为“组合线”(Combine Lines)。

* 卡车表面的阻力是压力和剪切力的和。
7. 根据需要单击 “停止”(Stop) 和 “运行”(Run)。

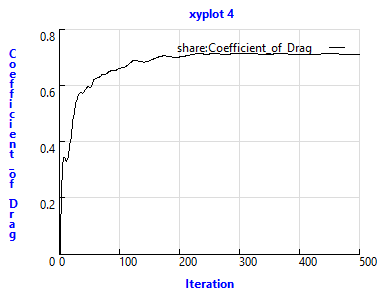

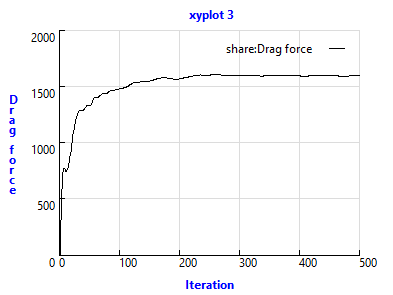

出图阻力系数
1. 在 Flow Analysis 树中的“物理”(Physics) 下，选择“通用”(Common)。
2. 单击 “XY 坐标图”(XYPlot)。新要素 xyplot3 将添加到 Flow Analysis 树中的“结果”(Results) > “衍生曲面”(Derived Surfaces) > “XY 坐标图”(XY Plots) 中。
3. 选择 xyplot3。
4. 在“属性”(Properties) 面板中，将“变量”(Variable) 设置为 Drag force 或 Coefficient_of_Drag。
5. 根据需要单击 “停止”(Stop) 和 “运行”(Run)。
查看压力为 0 的点的等值面
压力: [Pa] : 流量
0
–75.0
1. 单击 Flow Analysis > “等值面”(Isosurface)。新要素 Isosurface 01 将显示在 Flow Analysis 树中的“衍生曲面”(Derived Surfaces) 下。
2. 选择 Isosurface 01。
3. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “等值面变量”(Isosurface Variable) - “速度 X: [m/s] : 流量”(Velocity X: [m/s] : Flow)
◦ “类型”(Type) -“低于值”(Below Value)
◦ “值”(Value) - 0
4. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，设置以下选项值：
◦ “变量”(Variable) - “压力 : [Pa] : 流量”(Pressure: [Pa] : Flow)
◦ “最小”(Min) - –75.0
◦ “最大”(Max) - 0
查看域中的流线
速度 X: [m/s]: 流量
24
-15
1. 在 Flow Analysis 树中，单击 “边界条件”(Boundary Conditions) > “普通边界”(General Boundaries) 下的“默认”(Default)。
2. 在“默认”(Default) 下选择 CAB 和 TRAILER。
3. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，选择 Streamline 下的以下选项值：
◦ “释放粒子”(Release Particle) -“是”(Yes)
◦ “粒子数”(Number of Particles) - 70
4. 向 Flow Analysis 树中添加 Streamline01 并将其选中。
5. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，选择以下选项值：
◦ “线条粗细”(Line Thickness) - 0.03
◦ “动画时长”(Animation Time Size) - 0.1
6. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，选择以下选项值：
◦ “变量”(Variable) - “速度 X: [m/s] : 流量”(Velocity X: [m/s] : Flow)
◦ “最小”(Min) - –15
◦ “最大”(Max) - 24
