练习 6 - 通过鼠标点击来组装定位销
1. 在 Creo Parametric 中，将工作目录设置为 <下载文件位置>\IFXTraining\IFX_Asm\Exercise6，然后打开 ifx-exercise-6.asm。
2. 单击
“视图”(View) >
“已保存方向”(Saved Orientations)，然后单击
ASSEMBLE。
3. 单击
“工具”(Tools) >
“定位销”(Dowel Pin) >
“通过鼠标点击进行组装”(Assemble by mouse click)。
“选择参考”(Select References) 对话框将会打开。

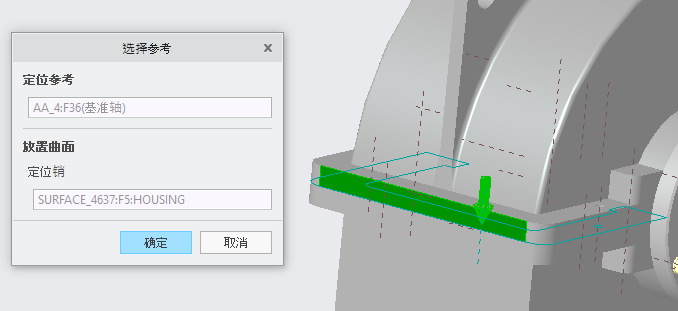

4. 如下所述选择图中所示的参考：
a. 在第一个“位置参考”(Position Reference) 框中，为第一尺寸参考选择曲面。
b. 在第二个“位置参考”(Position Reference) 框中，为第二尺寸参考选择曲面。
c. 选择外壳盖和外壳零件之间的“放置曲面”(Placement Surface)。
d. 单击“确定”(OK)。“定义定位销紧固件”(Definition Dowel Pin Fastener) 对话框将会打开。
5. 在直径框中选择 8，在长度框中选择 22，然后单击“确定”(OK)。完成定义后，所需定位销将捕捉到指针，并将出现“鼠标点击位置”(Mouse Click Location) 提示。
6. 单击
“视图”(View) >
“已保存方向”(Saved Orientations)，然后单击
TOP。
7. 要组装定位销，在“鼠标点击位置”(Mouse Click Location) 对话框中输入栅格值 10，然后单击显示的位置。将组装定位销并创建孔。
|  在 “鼠标点击位置”(Mouse Click Location) 对话框中的值显示相对于定位选择的尺寸。如果指针位置无效，则数字将显示一个连字符。预览连接已着色，并且定位销无法放置。 |
8. 单击鼠标中键可取消该过程。
9. 保存并关闭装配。
10. 单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。“拭除未显示的”(Erase Not Displayed) 对话框打开。
11. 单击“确定”(OK) 以拭除内存中的所有文件。
