练习 2 - 在所有实例上组装紧固件并进行阵列化
1. 在 Creo Parametric 中将工作目录设置为 <下载文件位置>\IFXTraining\IFX_Asm\Exercise2，然后打开 ifx-exercise-2.asm。
2. 单击“视图”(View) > “已保存方向”(Saved Orientations)，然后单击 GLASS。
3. 单击“工具”(Tools) > “螺钉”(Screw) > “根据参考组装”(Assemble on reference)。“选择参考”(Select References) 对话框随即打开，且“位置参考”(Position Reference) 框处于激活状态。

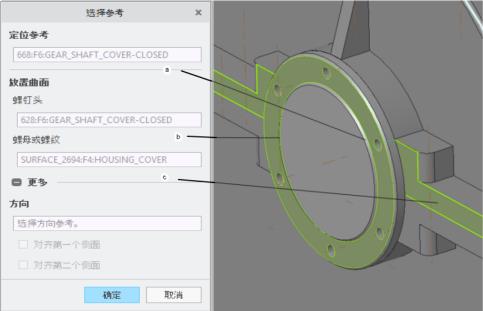

4. 请参阅下图，然后如下表所述选择参考：
a. 选择轴作为“位置参考”(Position Reference)
b. 选择“螺钉头”(Screw Head) 放置曲面。
c. 选择“螺母或螺纹”(Nut or Thread) 曲面放置的曲面。
5. 单击“确定”(OK)。“螺钉紧固件定义”(Screw Fastener Definition) 对话框将会打开。
6. 使用“螺钉紧固件定义”(Screw Fastener Definition) 对话框配置螺钉连接，如下所示：
a. 在“螺钉”(Screw) 框中，选择 ISO 14579–8.8。
b. 单击 “测量直径”(Measure a Diameter)，并选择步骤 3a 中所选轴周围的区域。
c. 选中“侧面 1 垫圈”(Side 1 Washers) 复选框。
d. 单击 “自动设置长度”(Set length automatically)。
7. 单击“确定”(OK) 以关闭对话框。“附加选项”(Additional Options) 对话框随即打开。
8. 选择“阵列选项”(Pattern Options) > “是否阵列化紧固件?”(Pattern fastener?)，然后单击“确定”(OK)。

* 螺纹孔将在外壳零件中创建，而不在外壳盖零件中创建。
9. 单击“工具”(Tools)，然后在 Intelligent Fastener 组中单击“删除”(Delete)。
10. 选择一个内六角带帽螺钉。系统会提示您删除紧固件。
11. 单击“是”(Yes)。阵列中的所有紧固件均将删除。
12. 单击“工具”(Tools) > “螺钉”(Screw) > “根据参考组装”(Assemble on reference)。“选择参考”(Select References) 对话框将会打开。
13. 如本练习步骤 4a 至 4c 中所述，选择相同的参考。请注意，“螺钉紧固件定义”(Screw Fastener Definition) 对话框中提供了相同的设置。
14. 单击“确定”(OK) 以关闭对话框。“附加选项”(Additional Options) 对话框随即打开。
15. 选择“阵列选项”(Pattern Options) > “是否在所有实例上组装紧固件?”(Assemble fastener on all instances?)，然后单击“确定”(OK) 关闭对话框。孔将在外壳盖零件和外壳零件中创建。
16. 保存并关闭装配。
17. 单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。“拭除未显示的”(Erase Not Displayed) 对话框打开。
18. 单击“确定”(OK) 以拭除内存中的所有文件。
