练习 3 - 创建没有外部参考的紧固件

Creo Intelligent Fastener 的默认设置是使用紧固件放置的外部参考。您可以根据您公司的指导原则更改此设置，并且不使用外部参考。

1. 在 Creo Parametric 中，将工作目录设置为 <已下载文件位置>\IFXTraining\IFX_Asm\Exercise3，然后打开 ifx-exercise-3.asm。

2. 单击“工具”(Tools) > Intelligent Fastener >

“选项”(Options)。“Intelligent Fastener 选项”(Intelligent Fastener Options) 对话框随即打开。

3. 将“常规”(General) 选项 USE_EXTERNAL_REFERENCES 的值设置为“否”(NO)。

4. 单击“确定”(OK)，确认更改并关闭对话框。

5. 单击“视图”(View) >

“已保存方向”(Saved Orientations)，然后单击 GLASS。

6. 单击“工具”(Tools) > “螺钉”(Screw) >

“根据参考组装”(Assemble on reference)。“选择参考”(Select References) 对话框随即打开，且“位置参考”(Position Reference) 框处于激活状态。

a. 选择轴 AA_2 作为“位置参考”(Position Reference)。

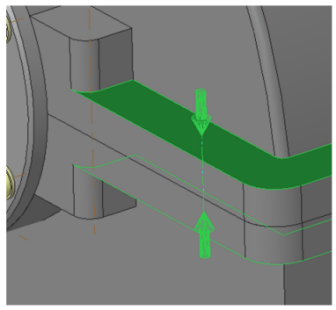

b. 如下图所示，选择“螺钉头”(Screw Head) 和“螺母或螺纹”(Nut or Thread) 的放置曲面，然后单击“确定”(OK)。“螺钉紧固件定义”(Screw Fastener Definition) 对话框将会打开。

8. 在“螺钉”(Screw) 框中，选择 ISO 4014-5.6。

9. 在“螺纹”(Thread) 框中，选择 M12。

10. 单击

“自动永久设置长度”(Permanently set length automatically)。

11. 单击“确定”(OK) 以关闭对话框。“附加选项”(Additional Options) 对话框随即打开。

12. 选择“阵列选项”(Pattern Options) > “是否组装单个实例?”(Assemble single instance?)，然后单击“确定”(OK)。

13. 在“模型树”中，单击 Pattern 1 of AA_1 并选择“编辑尺寸”(Edit Dimensions)。

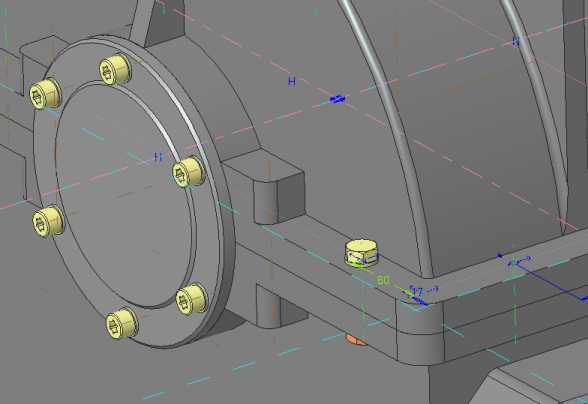

14. 如图所示，将值从 60 更改为 70，然后重新生成零件。

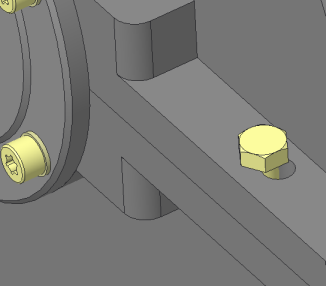

由于配置发生更改，紧固件没有外部参考。因此，孔不再与螺钉对齐。

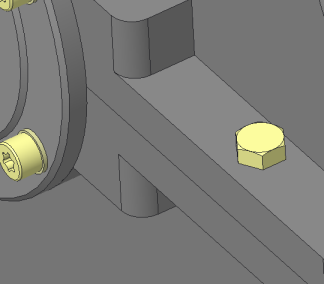

15. 单击“工具”(Tools) > Intelligent Fastener > “更新孔”(Update holes)。如右图所示，孔将与紧固件对齐。

17. 单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。“拭除未显示的”(Erase Not Displayed) 对话框打开。

18. 单击“确定”(OK) 以拭除内存中的所有文件。

未对齐		对齐
