练习 2 - 查看分析结果
>
创建切割曲面
创建切割曲面
切割曲面是一个层切模型并将顶部和底部修剪掉的平面。可以为模型定义多个切割曲面。
借助切割曲面，您可以更加准确地了解模型内的分析结果。
1.
单击
“视图”(View)
>
“新建”(New)
。

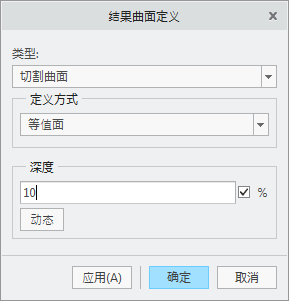

“结果曲面定义”(Results Surface Definition)
对话框随即打开。
2.
在
“定义方式”(Define by)
列表中，选择
“等值面”(Isosurface)
，然后单击
“应用”(Apply)
。
3.
将
“深度”(Depth)
更改为
10
，然后单击
“动态”(Dynamic)
。
4.
在窗口 2 中单击鼠标左键并拖动指针以更改视图。
5.
单击鼠标右键以退出动态拖动。
6.
单击
“确定”(OK)
关闭
“结果曲面定义”(Results Surface Definition)
对话框。
7.
单击
“视图”(View)
>
“删除”(Delete)
以删除刚创建的切割曲面。
“新建”(New)。“结果曲面定义”(Results Surface Definition) 对话框随即打开。“新建”(New)。“结果曲面定义”(Results Surface Definition) 对话框随即打开。“新建”(New)。“结果曲面定义”(Results Surface Definition) 对话框随即打开。
“删除”(Delete)以删除刚创建的切割曲面。
