优化设计

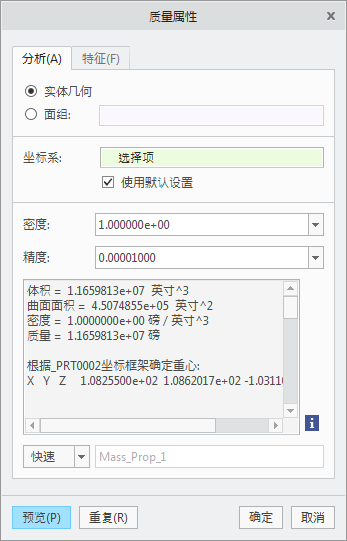

1. 单击“分析”(Analysis) > “质量属性”(Mass Properties)。“质量属性”(Mass Properties) 对话框打开。
2. 单击“预览”(Preview)。
|
|
 请注意 “质量属性”(Mass Properties) 对话框中显示的模型总质量。 |
3. 在“质量属性”(Mass Properties) 对话框中，单击“确定”(OK)。
4. 在“模型树”中，展开
Group LOCAL_GROUP_2。

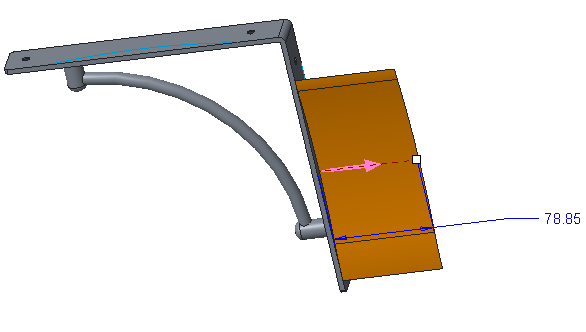

5. 选择“草绘 2”(Sketch 2)。
6. 单击
“模型”(Model) >
“拉伸”(Extrude)打开
“拉伸”(Extrude) 选项卡，然后执行以下操作：
a. 单击
“拉伸为实体”(Extrude as solid)。
b. 单击
更改拉伸的深度方向。
c. 单击
“移除材料”(Remove Material)。
d. 在
“选项”(Options) 选项卡中，将深度选项从
“盲孔”(Blind) 更改为
“到下一个”(To Next)。
e. 单击
应用并保存您在“拉伸”工具中进行的所有更改。

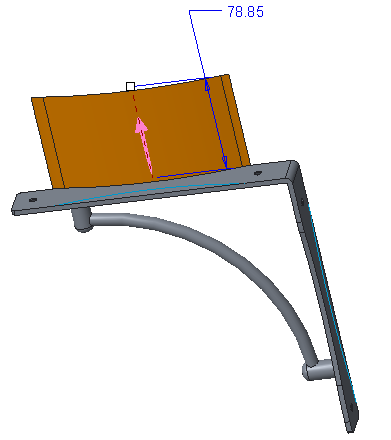

7. 在“模型树”(Model Tree) 中，选择“草绘 3”(Sketch 3)。
8. 单击
“模型”(Model) >
“拉伸”(Extrude)打开
“拉伸”(Extrude) 选项卡，然后执行以下操作：
a. 单击
“拉伸为实体”(Extrude as solid)。
b. 单击
将拉伸的深度方向更改到草绘的另一侧。
c. 单击
“移除材料”(Remove Material)。
d. 在
“选项”(Options) 选项卡中，将深度选项从
“盲孔”(Blind) 更改为
“到下一个”(To Next)。
e. 单击
应用并保存您在“拉伸”工具中进行的所有更改。
9. 在“模型树”(Model Tree) 中选择“拉伸 4”(Extrude 4) 和“拉伸 5”(Extrude 5)。按住 CTRL 键选择多项。

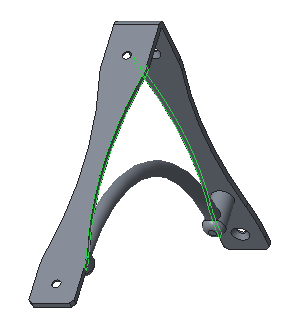

10. 单击
“模型”(Model) >
“镜像”(Mirror)。
“镜像”(Mirror) 选项卡随即打开。
11. 选择
“右”(RIGHT) 作为镜像参考。
12. 单击
应用并保存您在“镜像”工具中进行的所有更改。
13. 在
“模型树”(Model Tree) 中，展开
“扫描 1”(Sweep 1)。
14. 单击
“截面 1”(Section 1)，然后单击鼠标右键并从快捷菜单中选择
。

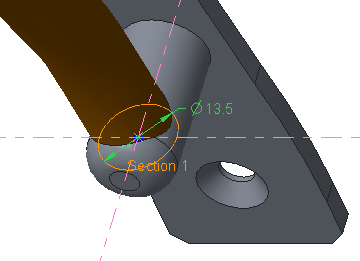

15. 将直径从 10 更改为 13.5。
16. 在“快速访问工具栏”中单击
“重新生成”(Regenerate)。
17. 单击“分析”(Analysis) > “质量属性”(Mass Properties)。“质量属性”(Mass Properties) 对话框打开。
18. 单击“预览”(Preview)。请注意，模型的总质量有所增加。
19. 单击“确定”(OK)。
