运动分析
Creo 会在临时内存中保留模型，直到此模型被拭除或应用程序被关闭。
1. 在未打开任何模型的情况下，在
“原始点”(Home) 选项卡的
“数据”(Data) 组中，单击
“拭除未显示的”(Erase Not Displayed)。
“拭除未显示的”(Erase Not Displayed) 对话框打开。
2. 单击“确定”(OK)。
3. 在
Creo Parametric 中，将
工作目录设置为
<下载文件位置> > Exercise 4。
4. 在“原始点”(Home) 选项卡上单击“打开”(Open)。“文件打开”(File Open) 对话框打开。
5. 选择 crankshaft_assembly.asm，然后单击“打开”(Open)。
6. 在图形中工具栏上，单击
“基准显示过滤器”(Datum Display Filters)，然后清除
“全选”(Select All) 复选框以清除所有基准显示复选框。
7. 在
“应用程序”(Applications) 选项卡中单击
“机构”(Mechanism)。
“机构”(Mechanism) 选项卡随即打开。
8. 单击
“插入”(Insert) 组中的
“伺服电动机”(Servo Motors)。
“电动机”(Motor) 选项卡随即打开。

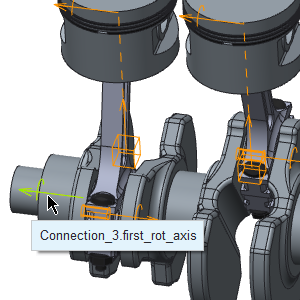

9. 在图形窗口中，选择 Connection_3.first_rot_axis，如下图所示。

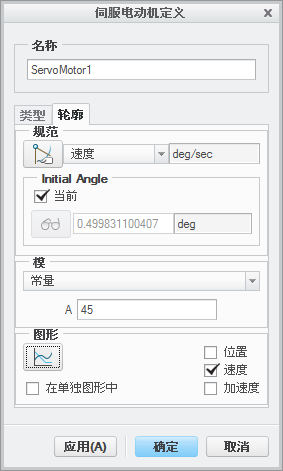

10. 单击“配置文件详情”(Profile Details) 选项卡，然后执行下列操作：
a. 在“驱动数量”(Driven Quantity) 下，单击“角位置”(Angular Position) 旁的箭头，然后单击“角速度”(Angular Velocity)。
b. 在“系数”(Coefficients) 下，将速度值更改为 45。
c. 在
“电动机”(Motor) 选项卡上，单击
“确定”(OK)。
11. 在
“机构”(Mechanism) 选项卡的
“分析”(Analysis) 组中，单击
“机构分析”(Mechanism Analysis)。

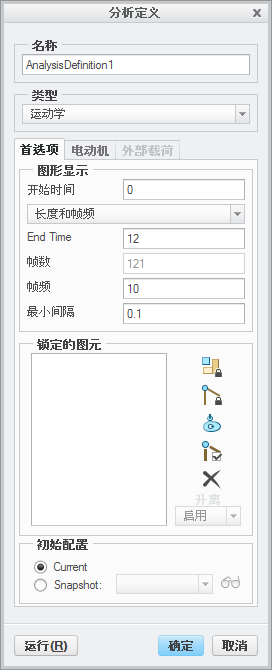

“分析定义”(Analysis Definition) 对话框打开。
a. 在“名称”(Name) 下，键入 motion。
b. 在“类型”(Type) 下，选择“运动学”(Kinematic)。
c. 在“图形显示”(Graphical display) 下，将“终止时间”(End Time) 从 10 更改为 12。
d. 单击“运行”(Run) 并观察模型。
e. 运动学分析完成后，在“分析定义”(Analysis Definition) 对话框中单击“确定”(OK)。
12. 在
“机构”(Mechanism) 选项卡的
“分析”(Analysis) 组中，单击
“测量”(Measures)。
“测量结果”(Measure Results) 对话框打开。
13. 在
“测量”(Measures) 下，单击
。
“测量定义”(Measure Definition) 对话框打开。
a. 在“名称”(Name) 下，键入 V_1。
b. 在“类型”(Type) 下，选择“速度”(Velocity)。
c. 单击

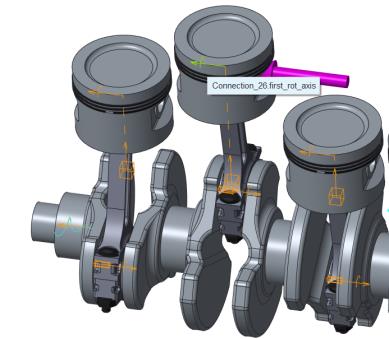

并选择连接，如下图所示：
d. 单击“确定”(OK)。“测量定义”(Measure Definition) 对话框关闭。
14. 在
“测量结果”(Measure Results) 对话框中的
“测量”(Measures) 下，单击
。
“测量定义”(Measure Definition) 对话框打开。
a. 在“名称”(Name) 下，键入 V_2。
b. 在“类型”(Type) 下，选择“速度”(Velocity)。
c. 单击

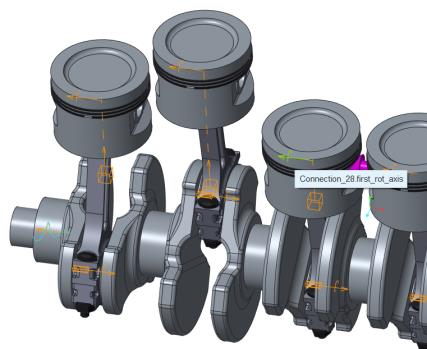

并选择连接，如下图所示：
d. 单击“确定”(OK)。“测量定义”(Measure Definition) 对话框关闭。
15. 在
“测量结果”(Measure Results) 对话框中的
“测量”(Measures) 下，单击
。
“测量定义”(Measure Definition) 对话框打开。
a. 在“名称”(Name) 下，键入 V_3。
b. 在“类型”(Type) 下，选择“速度”(Velocity)。
c. 单击

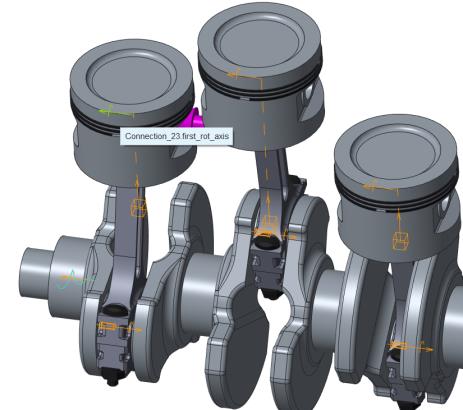

并选择连接，如下图所示：
d. 单击“确定”(OK)。“测量定义”(Measure Definition) 对话框关闭。
16. 在“测量结果”(Measure Results) 对话框中的“结果集”(Result set) 下，单击 motion。
17. 按住 CTRL 键，并选择“测量”(Measures) 下的 V_1、V_2 和 V_3。
18. 单击

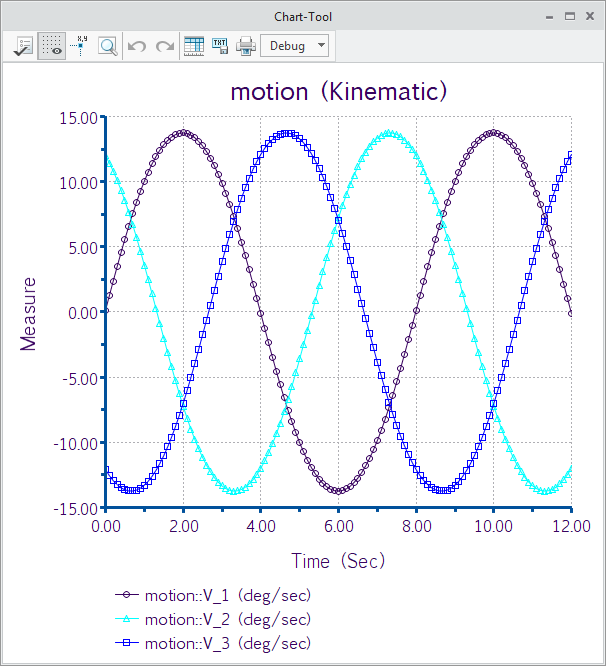

“图形”(Graph)。运动分析结果即会显示在
“图表工具”(Chart-Tool) 对话框中。
19. 将“图表工具”(Chart-Tool) 窗口移至屏幕的左下方。
20. 关闭“测量结果”(Measure Results) 对话框。
21. 在
“机构”(Mechanism) 选项卡的
“分析”(Analysis) 组中，单击
“回放”(Playback)。打开
“回放”(Playbacks) 对话框。
a. 单击
“播放”(Play)。
“动画”(Animate) 对话框打开。
b. 单击
“播放”(Play)。动画将在图形窗口中播放。
c. 单击
“停止”(Stop) 可停止动画。
d. 在“动画”(Animation) 对话框中，单击“关闭”(Close)。
e. 在“回放”(Playbacks) 对话框中，单击“关闭”(Close)。
22. 关闭“图表工具”(Chart-Tool) 窗口。
23. 在
“机构”(Mechanism) 选项卡中，单击
“关闭”(Close)。
“保存回放”(Save Playbacks) 对话框随即打开。
24. 单击“不保存”(Don't save)。
恭喜您！您已经完成本练习。
